Kostenloser Bauplan Leiterregal und Schrittweise Anleitung

Bauen Sie Ihr eigenes stylisches Regal mit unserem kostenlosen Bauplan Leiterregal. Einfache Schritt-für-Schritt-Anleitung und Expertentipps

Bauplan Leiterregal. Sie suchen eine kreative Aufbewahrungslösung für Ihr Zuhause? Unser DIY Leiterregal ist die perfekte Kombination aus Funktionalität und modernem Design. Mit unserem detaillierten Bauplan und der ausführlichen Anleitung können Sie dieses trendige Möbelstück ganz einfach selbst bauen. Egal ob Anfänger oder erfahrener Heimwerker – wir führen Sie Schritt für Schritt zum erfolgreichen Projekt. Entdecken Sie jetzt, wie Sie mit wenig Aufwand ein einzigartiges Leiterregal erschaffen können!

Traditionelle Regale haben oft erhebliche Nachteile, die ihre Flexibilität und Anpassungsfähigkeit einschränken.

• Sie wirken oft klobig und dominieren den Raum
• Ihr Standort ist meist unveränderbar
• Die Regalböden sind nur von einer Seite zugänglich
• Sie eignen sich häufig nicht für neue Wohnungen oder Jugendzimmer

Unser innovatives Regalmodell bietet eine attraktive Alternative mit zahlreichen Vorteilen.

Konstruktion und Materialien

• Einfache Herstellung aus preiswerten, massiven Werkstoffen
• Leichte, aber stabile Konstruktion
• Flexible, schwenkbare Rahmenelemente
• Hauptkomponenten:
  • Ständer aus 38 mm dicken Ramin- oder Kiefernrundstäben
  • Querträger aus 20 mm Buchen- oder Raminrundstäben für optimale Querstabilität
  • Regalplatten aus verschiedenen Materialien wie Massivholz, Sperrholz oder beschichteten Spanplatten

Flexibilität und Anpassungsfähigkeit

• Vielseitige Platzierungsmöglichkeiten:
  • Im Raum
  • In der Ecke
  • An der Wand
  • In der Raummitte
• Individuell anpassbar an:
  • Persönliche Wünsche
  • Räumliche Gegebenheiten
  • Dimensionen und Anzahl der Regalböden
• Form- und Farbgestaltung nach eigenen Vorstellungen

Praktische Vorteile

• Einfach zusammenfaltbar
• Leicht zu transportieren
• Ideal für Umzüge oder wechselnde Raumgestaltungen

Gestaltungstipps

• Wählen Sie das Material für die Regalplatten nicht nur nach dem Preis
• Bedenken Sie die spätere farbliche Gestaltung bei der Materialauswahl
• Experimentieren Sie mit verschiedenen Holzarten und Oberflächenbehandlungen für ein einzigartiges Erscheinungsbild

Dieses vielseitige Regalmodell vereint Funktionalität, Ästhetik und Flexibilität und bietet eine moderne Lösung für verschiedenste Wohnbedürfnisse.

Material

Holzelemente.

• Rundstäbe:
  • Durchmesser 35 mm: Wählen Sie zwischen dem warmen, harzreichen Kiefernholz oder dem exotischen, hellen Raminholz
  • Durchmesser 22 mm: Entscheiden Sie sich für die robuste, heimische Buche oder das feinporige Raminholz
• Borde:
  • 19 mm starke Spanplatte: Eine kostengünstige und formstabile Option für Regalböden
• Umleimer:
  • 8 mm breit: Ideal zum Verkleiden von Schnittkanten für ein professionelles Finish

Verbindungselemente.

• Dübel. Sorgen für eine präzise und stabile Verbindung der Holzteile
• Einbohrbänder.
  • Durchmesser 9 mm: Ermöglichen eine unsichtbare und belastbare Befestigung

Oberflächenbehandlung.

• Weißleim. Für dauerhafte und wasserfeste Verklebungen
• Farbe. Verleihen Sie Ihrem Projekt den gewünschten Look und Schutz



Werkzeug

Grundausstattung.

• Werkbank. Bietet eine stabile Arbeitsfläche für präzises Arbeiten

Bohrwerkzeuge.

• Bohrmaschine mit verschiedenen Aufsätzen:
  • 5 mm Bohrer. Für Vorbohrungen und kleine Löcher
  • 8 mm Bohrer. Ideal für Dübelverbindungen
  • 22 mm Bohrer. Ermöglicht das Einsetzen der dünneren Rundstäbe

Sägewerkzeuge.

• Feinsäge. Für präzise Schnitte in Holz und Spanplatten
• Gehrungslade. Garantiert exakte Winkelschnitte für perfekte Verbindungen

Hilfsmittel.

• Markierungshilfe. Für genaues Anzeichnen von Bohrlöchern und Schnittpunkten
• Bohrschablone. Gewährleistet gleichmäßige Abstände und Tiefen beim Bohren

Mit dieser umfangreichen Ausstattung sind Sie bestens gerüstet, um Ihr Holzprojekt professionell und effizient umzusetzen. Die Vielfalt der Materialien und Werkzeuge ermöglicht es Ihnen, kreativ zu arbeiten und ein hochwertiges Endergebnis zu erzielen.

Die Kunst der Regalherstellung. Präzision und Kreativität vereint

Die Konstruktion eines maßgefertigten Regals ist ein faszinierendes Zusammenspiel von Handwerkskunst und Ingenieursgeschick. Lassen Sie uns tiefer in die Welt der Regalelemente eintauchen.

Komponenten und ihre Verbindungen

• Ständer und Streben. Diese Grundelemente werden sorgfältig miteinander verleimt, um robuste Regalelemente zu schaffen. Die Verleimung erfordert Präzision und das richtige Timing, um optimale Stabilität zu gewährleisten.
• Innovative Verbindungstechnik. In unserem Modell kommen hochwertige Einbohrbänder zum Einsatz. Diese modernen Scharniere ermöglichen eine flexible und gleichzeitig stabile Verbindung der Regalelemente.

Präzision als Schlüssel zum Erfolg

• Querstreben und Einbohrständer. Hier liegt die wahre Herausforderung! Diese Komponenten erfordern Bohrungen von höchster Genauigkeit. Doch keine Sorge, mit unserer Anleitung wird dies zu einer machbaren und sogar vergnüglichen Aufgabe.
• Selbstgefertigte Schablonen. Der Schlüssel zum Erfolg liegt in der Verwendung maßgeschneiderter Schablonen. Diese Hilfsmittel, deren Herstellung wir Ihnen detailliert erläutern werden, verwandeln komplexe Bohrarbeiten in ein Kinderspiel.

Unser Versprechen an Sie

Wir lassen Sie bei diesem spannenden Projekt nicht allein. In unserer ausführlichen Anleitung erklären wir Ihnen Schritt für Schritt:

• Wie Sie die perfekten Schablonen für Ihre Bohrungen erstellen
• Tricks und Tipps für präzise Leimarbeiten
• Die optimale Anbringung der Einbohrbänder für maximale Stabilität und Flexibilität

Mit unserer Hilfe wird Ihr selbstgebautes Regal nicht nur ein funktionales Möbelstück, sondern ein wahres Meisterwerk der Handwerkskunst!



Bauplan Leiterregal Konstruktion

Das Leiterregal ist ein vielseitiges und flexibles Möbelstück, das sich durch seine innovative Konstruktion auszeichnet. Hier ist eine detailliertere Beschreibung des Bauplans:

Hauptkomponenten

Das Regal setzt sich aus drei wesentlichen Bauteilen zusammen:

1. Ständer
2. Regalträger
3. Borde

Konstruktionsdetails

Regelelemente

• Jedes Regalelement besteht aus zwei aufrechten Ständern (35 mm stark) und querliegenden Regalträgern (22 mm stark).
• Die Ständer und Regalträger sind miteinander verleimt, was eine leiterähnliche Struktur ergibt.
• Mehrere dieser Regalelemente werden durch Einbohrbänder verbunden, was die Flexibilität des Systems erhöht.

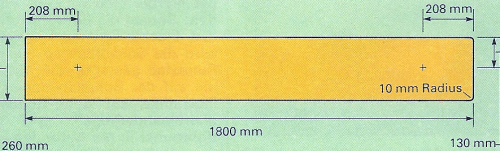

Borde

• Die Borde bestehen aus 19 mm starker beschichteter Spanplatte.
• Sie werden lose in die Konstruktion eingelegt, was eine einfache Anpassung ermöglicht.

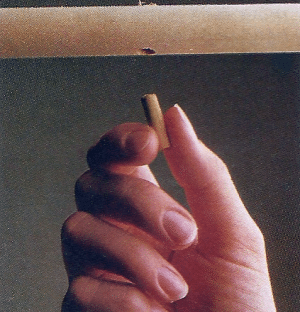

• Zur Sicherung dienen spezielle Schubsicherungen:
  • 8 mm Dübel werden in die äußeren Querstreben eingeleimt.
  • Diese Dübel ragen 10 mm in die Unterseiten der Borde hinein.

Vorteile der Konstruktion

1. Flexibilität. Das Regalsystem kann vielseitig aufgestellt werden.
2. Mobilität. Bei Bedarf lässt es sich schnell zusammenklappen.
3. Stabilität. Die Schubsicherungen verhindern nicht nur das Verrutschen der Borde, sondern erhöhen auch die seitliche Stabilität des gesamten Systems.

Handwerkliche Herausforderungen

Die präzise Ausführung folgender Arbeitsschritte ist entscheidend:

1. Exaktes Anreißen der Bohrlöcher
2. Sorgfältiges Ausbohren der markierten Stellen

Diese Genauigkeit ist essentiell für die Stabilität und Funktionalität des Leiterregals.

Die Rundstabhölzer sind durch Einbohrbänder in einem Winkel von jeweils 105 Grad verbunden. Zur Rutschsicherung der Borde werden 8 mm Dübel in die äußeren Querstreben geleimt.



Ständer

Um die Schnittlinie genau zu markieren, wird ein Papierstreifen um den Ständer gewickelt.

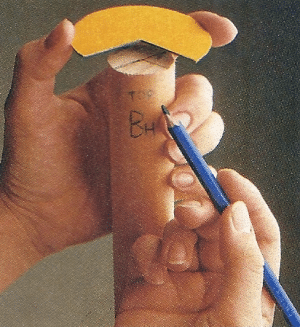

Auf der Hirnholzfläche die Mittellinie markieren und mit Schablone 105°-Winkel einzeichnen.



Rundstäbe zuschneiden. Eine präzise Anleitung

Vorbereitung und Alternativen

Bevor Sie sich ans Werk machen, bedenken Sie:

1. Baumärkte als erste Wahl. Die meisten Baumärkte bieten einen kostenlosen oder sehr günstigen Zuschnittservice an. Dies spart Zeit und garantiert präzise Ergebnisse.
2. Eigenständiger Zuschnitt. Sollte der Baumarkt-Service nicht verfügbar sein, folgen Sie diesen Schritten für ein professionelles Ergebnis.

Präzises Anreißen und Ablängen

Für einen akkuraten Zuschnitt:

1. Musterstück erstellen. Fertigen Sie ein exaktes Musterstück als Referenz an.
2. Innovative Markierungstechnik:
   • Verwenden Sie einen Papierstreifen als Markierungshilfe.
   • Wickeln Sie diesen um den Rundstab, um eine perfekt gerade, umlaufende Schnittlinie zu erzeugen.
3. Zuschnitt mit Präzision:
   • Nutzen Sie eine Gehrungslade für einen stabilen Halt.
   • Setzen Sie eine Feinsäge ein, um saubere Schnitte zu gewährleisten.

Nachbearbeitung für perfekte Ergebnisse

Nach dem Zuschnitt.

1. Hirnholz-Markierung. Zeichnen Sie die Mittellinie auf der Stirnseite des Rundstabs ein.
2. Spezialwinkel anreißen:
   • Verwenden Sie eine Schablone, um die 105-Grad-Linie präzise anzuzeichnen.
   • Dieser ungewöhnliche Winkel ermöglicht besondere Gestaltungsmöglichkeiten in Ihrem Projekt.

Zusätzliche Tipps

• Materialauswahl. Wählen Sie Rundstäbe aus verschiedenen Holzarten wie Kiefer oder Buche, je nach Projektanforderungen.
• DIY-Option. Erwägen Sie die Herstellung eigener Rundstäbe mit speziellen Werkzeugen wie einem Dübeleisen für maximale Flexibilität.
• Präzisionswerkzeuge. Investieren Sie in hochwertige Messwerkzeuge und Sägen für bestmögliche Ergebnisse.

Durch diese detaillierte Vorgehensweise erzielen Sie nicht nur präzise zugeschnittene Rundstäbe, sondern eröffnen sich auch neue kreative Möglichkeiten für Ihre Holzprojekte.



Präzise Übertragung der Bohr-Hilfslinien

Die exakte Übertragung der Bohr-Hilfslinien von den Hirnholzflächen auf die gesamte Holzlänge der Ständer ist ein kritischer Schritt, der äußerste Sorgfalt erfordert. Diese Präzision ist entscheidend, um später eine perfekte Ausrichtung der Bohrpunkte zu gewährleisten.

Warum ist Genauigkeit so wichtig?

• Fehlerfreie Konstruktion: Exakt übereinander liegende Bohrpunkte garantieren eine stabile und maßgenaue Struktur.
• Ästhetik. Präzise Bohrungen tragen zum professionellen Erscheinungsbild des fertigen Projekts bei.
• Zeitersparnis. Genaue Markierungen vermeiden aufwändige Nacharbeiten und Korrekturen.

Empfohlene Markierungshilfen

Um diese anspruchsvolle Aufgabe zu erleichtern und Präzision zu gewährleisten, empfehlen wir den Einsatz spezieller Markierungshilfen:

1. Anschlagwinkel mit Tiefenmaß:
   • Ermöglicht exakte 90°-Winkel
   • Integriertes Tiefenmaß für konsistente Markierungen
2. Laser-Nivelliergerät:
   • Projiziert präzise Linien auf das Holz
   • Ideal für lange Ständer und komplexe Projekte
3. Digitaler Winkelmesser:
   • Garantiert akkurate Winkelübertragungen
   • Speicherfunktion für wiederholte Messungen
4. Präzisions-Bleistift mit Halter:
   • Sorgt für haarfeine, gleichmäßige Markierungen
   • Verstellbarer Halter für verschiedene Holzdicken

Der Einsatz dieser Markierungshilfen vereinfacht nicht nur den Arbeitsprozess erheblich, sondern erhöht auch die Genauigkeit und Qualität des Endergebnisses deutlich.

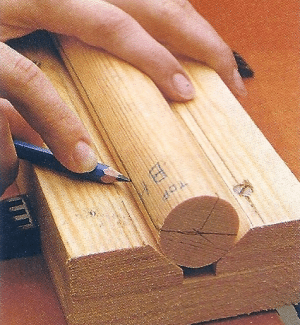

Die Fluchtlinie: Ein präzises Werkzeug für perfekte Ausrichtung

Die Fluchtlinie ist ein unverzichtbares Element bei der Herstellung eines Leiterregals, das sowohl Genauigkeit als auch Ästhetik gewährleistet. Diese raffinierte Vorrichtung besteht aus drei Hauptkomponenten:

1. Ein Brett, das die Basis bildet
2. Zwei angefaste Leisten, die die Seitenwände formen
3. Rundhölzer, die als Ausrichtungshilfe dienen

Aufbau und Funktionsweise

Wannenkonstruktion. Die Vorrichtung gleicht einer Wanne, deren Länge exakt der der Ständer entspricht. Diese präzise Abstimmung ist entscheidend für die Genauigkeit des Endprodukts.

Ausrichtungsprozess.

• Die Rundhölzer werden sorgfältig in die Wanne eingelegt.
• Ein Bleistift wird auf den Wannenrand platziert.
• Die Spitze des Bleistifts muss exakt die Markierung am Hirnholz des Rundstabs treffen.

Fixierung. Sobald die perfekte Position erreicht ist, wird der Rundstab mit einer Schraubzwinge unverrückbar fixiert. Diese Stabilität ist essentiell für die nächsten Schritte.

Anzeichnen der Fluchtlinie

Mit einem dünn gespitzten Bleistift fährt man präzise die gesamte Länge des Rundstabs ab. Dieser Vorgang erzeugt eine Fluchtlinie, die sich durch folgende Eigenschaften auszeichnet:

• Exakte Ausrichtung
• Minimale Abweichungen
• Gleichmäßiger Verlauf

Diese Fluchtlinie dient als zuverlässige Orientierung für die anschließenden Bohrungen, wodurch ein harmonisches und professionelles Erscheinungsbild des Leiterregals gewährleistet wird.



Flexible Optionen für die Unterkonstruktion

Anstelle eines durchgehenden langen Bretts bieten sich vielfältige Alternativen für die Unterkonstruktion an. Diese Varianten erhöhen nicht nur die Flexibilität bei der Montage, sondern können auch kostengünstiger und ressourcenschonender sein:

Mehrere kurze Elemente

• Brettabschnitte: Nutzen Sie mehrere kürzere Brettabschnitte, die sich leichter handhaben und transportieren lassen.
• Leistenabschnitte: Verwenden Sie schmalere Leisten für eine filigranere Konstruktion.
• Kombination: Mischen Sie Bretter und Leisten je nach verfügbarem Material und gewünschter Stabilität.

Alternative Materialien

• Metallprofile: Leicht und langlebig, ideal für feuchte Umgebungen.
• Kunststoffleisten: Witterungsbeständig und pflegeleicht.
• Bambuslatten: Nachhaltige Option mit hoher Festigkeit.

Innovative Befestigungsmethoden

• Klicksysteme: Für eine werkzeuglose und schnelle Montage.
• Magnetische Halterungen: Ermöglichen eine flexible Anordnung.
• 3D-gedruckte Verbindungsstücke: Maßgeschneiderte Lösungen für komplexe Geometrien.

Durch diese vielseitigen Optionen können Sie die Unterkonstruktion optimal an Ihre spezifischen Bedürfnisse, das vorhandene Material und die räumlichen Gegebenheiten anpassen.

Mit der Markierungshilfe werden die Hirnholzlinien fehlerlos auf die ganze Stablänge übertragen.



Querstreben

Bohrschablone mit Führungslöchern für 22 mm Querstreben und 9 mm Einbohrständer, links Unter-, rechts Oberseite.

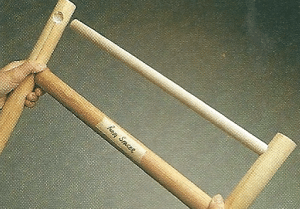

Nach dem Ausbohren der Löcher Querstreben in die Ständer leimen. Eine Distanzleiste sorgt für gleichmäßigen Abstand.



Selbst angefertigte Bohrschablone

Die selbst angefertigte Bohrschablone ist ein unverzichtbares Präzisionswerkzeug für die exakte Platzierung von Stecklöchern in Rundstäben. Sie ermöglicht es, Querstreben und Einbohrbänder mit höchster Genauigkeit zu montieren. Hier sind die entscheidenden Aspekte bei der Herstellung und Verwendung dieser Schablone.

Konstruktion der Schablone

• Passform. Die Schablone muss stramm auf den Rundstab passen, um Verrutschen zu verhindern.
• Maßgenauigkeit. Der Abstand zwischen den Anschlagleisten beträgt exakt 35 mm, entsprechend dem Durchmesser des Ständers.
• Material. Verwenden Sie robustes, splitterfreies Material wie Hartholz oder Metallblech für langlebige Präzision.

Schlüsselelemente

1. Mittellinie. Diese fungiert als Referenzachse und ist entscheidend für die korrekte Ausrichtung.
2. Führungsloch. Zentriert in der Schablone, dient es als Bohrführung für perfekt senkrechte Löcher.
3. Anschlagleisten. Sie gewährleisten die stabile Position der Schablone auf dem Rundstab.

Anwendungsprozess

1. Markieren Sie zunächst die Bohrpunkte präzise auf den Fluchtlinien des Rundstabs.
2. Positionieren Sie die Schablone so, dass:
   • Die Mittellinie der Schablone exakt mit der Fluchtlinie des Rundstabs übereinstimmt.
   • Der markierte Bohrpunkt sich genau im Zentrum des Führungslochs befindet.
3. Fixieren Sie die Schablone in dieser Position.
4. Setzen Sie einen Tiefenstopper am Bohrer ein, um die gewünschte Bohrtiefe zu garantieren.
5. Führen Sie den Bohrvorgang durch das Führungsloch aus, um ein perfekt senkrechtes und mittig platziertes Loch zu erhalten.

Diese Methode gewährleistet nicht nur höchste Präzision bei der Lochplatzierung, sondern erhöht auch die Effizienz und Qualität Ihrer Holzarbeiten erheblich.

Einbohrbänder. Präzise Verbindungselemente für Ihre Regalkreation

Die Kunst der Regalkonstruktion liegt in den Details, und Einbohrbänder spielen dabei eine entscheidende Rolle. Diese raffinierten Scharniere verbinden die Regalelemente nicht nur funktional, sondern verleihen dem Möbelstück auch eine ästhetische Note.

Technische Spezifikationen

• Rollendurchmesser. 9 mm, ideal für eine ausgewogene Belastbarkeit
• Einbohrgewinde. 5 mm Durchmesser
• Erforderliche Bohrung. 4,5 mm für optimale Verankerung

Vielfältige Oberflächenoptionen

Einbohrbänder sind in verschiedenen Ausführungen erhältlich, um Ihrem Projekt den perfekten Schliff zu verleihen:

• Patiniert mit Zierkopf für einen antiken Look
• Vernickelt für einen modernen, glänzenden Effekt
• Eisen-Rost-Messing Antik für einen rustikalen Charme

Montage und Feinabstimmung

1. Zeitpunkt der Installation. Erst nach der Endbehandlung der Hölzer eindrehen
2. Präzision. Gleichmäßige Einschraubtiefe für alle Bänder sicherstellen
3. Abstandskontrolle. Verwendung eines 10 mm Dübels zur Überprüfung des Abstands zwischen den Ständern

Zusätzliche Vorteile

• Flexibilität. Einbohrbänder eignen sich nicht nur für Regale, sondern auch für Zimmertüren und andere Möbelstücke
• Belastbarkeit. Trotz ihrer kompakten Größe bieten sie eine robuste Verbindung
• Ästhetik. Die verschiedenen Oberflächen ermöglichen eine harmonische Integration in Ihr Gesamtdesign

Durch die sorgfältige Auswahl und präzise Installation von Einbohrbändern schaffen Sie nicht nur eine funktionale, sondern auch eine optisch ansprechende Verbindung Ihrer Regalelemente. Diese kleinen, aber wichtigen Details tragen maßgeblich zur Qualität und Langlebigkeit Ihres Möbelstücks bei.



Einbohrständer erst nach der Farbgebung eindrehen; auf gleichen Abstand achten.

Die Einbohrbänder sollten der äußeren Rahmenelemente seitenverkehrt montiert werden.



Rutschsicherung

In die äußeren Querträger 8 mm Dübel einleimen und 10 mm nach oben herausragen lassen.

Stecklöcher an der Bord-Unterseite mit Bleistift markieren und mit Spitzbohrer vorbohren.

Damit die Rutschsicherung funktioniert, müssen Stecklöcher in die Unterseite der Borde gebohrt werden. Die Bohrpunkte in den Borden können erst markiert werden, wenn die Regalelemente vorher auf ihre endgültige Position gestellt sind.



Zuschnitt und Einbau der Borde

Die Regalelemente müssen gleichmäßig ausgestellt sein.



In unserem innovativen Leiterregal-Design verwenden wir Borde mit folgenden Spezifikationen

• Dicke: 19 mm
• Breite: 26 cm
• Länge: 180 cm

Diese Maße bilden die Grundlage für ein ästhetisch ansprechendes und funktionales Regal. Allerdings bietet unser Konzept Ihnen die Flexibilität, die Dimensionen nach Ihren individuellen Bedürfnissen anzupassen. Beachten Sie dabei jedoch die wichtige Wechselbeziehung zwischen den verschiedenen Komponenten:

Zusammenhang zwischen Regalleitern und Borden

1. Breite der Regalleitern. Beeinflusst direkt die Gesamtbreite des Regals
2. Länge der Borde. Bestimmt den Abstand zwischen den Regalleitern
3. Breite der Borde. Hat Auswirkungen auf den Aufstellwinkel der Regalleitern

Die leiterförmigen Regalstützen werden präzise positioniert, sodass ihre Ständer unmittelbar neben den Längskanten der Borde stehen. Dies gewährleistet optimale Stabilität und ein harmonisches Gesamtbild.

Anpassungsmöglichkeiten

Wenn Sie sich für schmalere Borde entscheiden, beachten Sie:

• Der Winkel zwischen den Regalstützen verändert sich
• Längere Borde werden erforderlich, um die gewünschte Regaltiefe beizubehalten

Diese Flexibilität ermöglicht es Ihnen, das Leiterregal perfekt an Ihren Raum und Ihre Bedürfnisse anzupassen. Experimentieren Sie mit verschiedenen Maßen, um die ideale Balance zwischen Ästhetik und Funktionalität zu finden.

Die Borde erst einlegen, wenn die Farbe ganz durchgetrocknet ist und die Einbohrbänder genau eingestellt sind.

Die Grundform der Borde kann in Länge, Breite und Formgebung nach Ihren eigenen Wünschen variiert werden.



Weitere Seiten die Sie interessieren könnten

1. DIY Kinder Sitzbank aus Holz. Einfache kostenlose Anleitung
2. Bauplan Laubengang. Kostenlose Schritt-für-Schritt-Anleitung
3. Sonnenliege Material und Werkzeug für dein Projekt im Detail
4. DIY-Anleitung Kinder-Etagenbett selbst gestalten und bauen
5. Selbstgebautes Puppenhaus DIY Anleitung & einzigartige Ideen
