Lernen Sie, wie Sie das Lenklager am Fahrrad einstellen und reparieren. Unsere ausführliche Anleitung hilft Ihnen, Probleme zu erkennen
Lenklager am Fahrrad einstellen. Ein schwergängiges oder zu lockeres Lenklager kann die Fahrsicherheit Ihres Fahrrads beeinträchtigen. In dieser Anleitung zeigen wir Ihnen, wie Sie das Lenklager Ihres Fahrrads richtig einstellen und bei Bedarf reparieren. Mit unseren Schritt-für-Schritt-Anleitungen und Expertentipps können Sie die Lebensdauer Ihres Fahrrads verlängern und Reparaturkosten sparen.
Die Bedeutung eines gut eingestellten Lenklagers
Ein präzise justiertes Lenklager ist für ein sicheres und komfortables Fahrerlebnis unerlässlich. Selbst geringfügiges Spiel kann sich negativ auswirken.
- Beeinträchtigung der Fahrstabilität
- Erhöhter Verschleiß der Lagerkomponenten
- Potenzielle Sicherheitsrisiken bei hohen Geschwindigkeiten
Einfache Korrektur bei leichtem Spiel
In vielen Fällen lässt sich eine leichte Fehlstellung mit minimalem Aufwand beheben.
- Lokalisieren Sie den Konus am oberen Teil des Gabelrohrs
- Drehen Sie vorsichtig am Konus, oft reicht weniger als eine volle Umdrehung
- Überprüfen Sie das Ergebnis durch sanftes Bewegen des Lenkers
Komplexere Probleme erfordern gründlichere Wartung
Wenn Sie folgende Symptome bemerken, ist eine umfassendere Inspektion notwendig.
- Knirschen oder Knacken beim Lenken
- Schwergängigkeit trotz lockerer Einstellung
In diesen Fällen ist eine Demontage des Lenkers und des Lenklagers erforderlich.
- Entfernen Sie den Lenker
- Schrauben Sie das Lenklager auf
- Reinigen Sie gründlich die Kugellager
- Inspizieren Sie Konusse und Lagerschalen auf Beschädigungen
- Ersetzen Sie bei Bedarf abgenutzte oder beschädigte Komponenten
Tipp für den Ersatzteilkauf
Um Fehlkäufe zu vermeiden.
- Nehmen Sie immer die zu ersetzenden Teile mit zum Händler
- Dies garantiert die Auswahl passender Formen und Größen
- Sparen Sie Zeit und vermeiden Sie frustrierende Fehlkäufe
Durch regelmäßige Wartung und prompte Behebung von Problemen am Lenklager erhöhen Sie nicht nur den Fahrkomfort, sondern auch die Lebensdauer Ihres Fahrrads erheblich.
Verstellkonus
Ein Konus mit geriffeltem Rand kann mit der Hand gedreht werden, einen schwergängigen Konus mit einer Wasserrohrzange bewegen.
Die Sicherungsmutter über dem Konus anziehen, wenn er fester gestellt worden ist – und lösen, wenn er lockerer einzustellen ist.
Die Sicherungsscheibe zwischen Konus und Sicherungsmutter greift in einen Schlitz des Gabelrohrs, damit sie nicht mitdreht.
Steuersatz am Fahrrad einstellen – ausführlicher Workshop.(Video)
Lenklager am Fahrrad öffnen und reinigen
1. Die Teile des Lenklagers (von oben): Sicherungsmutter und -scheibe, Verstellkonus, Lagerschalen mit Kugellagern, Gabelkonus.
2. Die beiden Konusse, Lagerschalen und Kugellager werden mit Reinigungsöl gründlich von altem Fett und Schmutz befreit.
Die Tücken des Regenwassers im Lenklager
Bei mangelhaft verarbeiteten Fahrrädern kann Regenwasser in das obere Ende des Lenklagers eindringen, was zu schwerwiegenden Problemen führen kann.
- Rostbildung. Im Inneren des Lagers bildet sich Rost, der wie ein schleichender Zerstörer wirkt.
- Beschädigung der Komponenten. Die Kugellager, Lagerschalen und Konusse können durch den Rost erheblich in Mitleidenschaft gezogen werden.
Präventive Maßnahmen und Wartung
Eine regelmäßige Inspektion ist der Schlüssel zur Vorbeugung dieser Schäden. Bei frühzeitiger Entdeckung von Rost können die Metallteile noch gerettet werden.
- Reinigung. Gründliche Säuberung der betroffenen Teile
- Schutz. Auftragen von frischem Fett als Schutzschicht für die Zukunft
Demontage und Inspektion
Der Prozess der Demontage erfordert Präzision und Aufmerksamkeit.

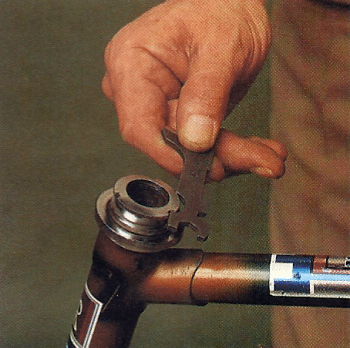

- Die Sicherungsmutter wird mit einem Hakenschlüssel gelöst.
- Der Verstellkonus lässt sich in der Regel von Hand herunterdrehen.
- Wichtig. Die Sicherungsscheibe zwischen Konus und Mutter muss sorgfältig aufbewahrt werden, da sie beim Zusammenbau wieder an ihren ursprünglichen Platz gehört.
Reinigung und Pflege
- Altes Fett und hartnäckiger Schmutz werden mit Reinigungsöl und einem Pinsel entfernt.
- Alle Teile werden gründlich trockengerieben.
- Die Kugellager erhalten eine frische Fettschicht.
Zusammenbau und mögliche Reparaturen
Nach der Reinigung ist eine genaue Inspektion erforderlich.
- Wenn im unteren Gabelkonus eine deutlich vertiefte Laufspur der Kugeln erkennbar ist, ist eine Reparatur unumgänglich.
- In diesem Fall müssen sowohl der Konus als auch die Kugellager ausgetauscht werden.
Feinabstimmung
Nach dem Zusammenbau und Wiedereinsetzen des Lenkers folgt die entscheidende Feinabstimmung:
- Der Verstellkonus wird so fest gedreht, dass das Lenklager nicht mehr wackelt, sich aber noch frei bewegen lässt.
- Abschließend wird die Sicherungsmutter angezogen, um die optimale Einstellung zu fixieren.
Diese sorgfältige Wartung und Pflege des Lenklagers trägt entscheidend zur Langlebigkeit und Sicherheit des Fahrrades bei. Regelmäßige Inspektionen können kostspielige Reparaturen vermeiden und gewährleisten ein reibungsloses Fahrerlebnis.
3. Nach der Reinigung prüfen, ob die Laufflächen für die Kugellager noch einwandfrei sind oder ersetzt werden müssen.
4. Lagerschalen und Kugellager satt mit frischem Kugellagerfett einstreichen. Es ist besonders zäh und haftet lange.
Gabelkonus
Der Gabelkonus ist ein entscheidendes Element im Steuersatz eines Fahrrads und erfüllt mehrere wichtige Funktionen.
Belastung und Funktion
- Gewichtsträger. Der Konus trägt etwa die Hälfte des Gesamtgewichts von Fahrrad und Fahrer.
- Druckverteilung. Er verteilt die Last gleichmäßig auf das darunter liegende Kugellager.
- Beweglichkeit. Trotz der enormen Belastung muss der Konus eine reibungsarme Lenkbewegung ermöglichen.
Materialien und Konstruktion
- Häufig aus gehärtetem Stahl oder hochfestem Aluminium gefertigt
- Konische Form für optimale Kraftübertragung
- Präzise geschliffen für minimale Reibung
Verschleißerscheinungen
Mit der Zeit zeigen sich typische Abnutzungserscheinungen.
- Einlaufspuren. Die Kugeln des Lagers hinterlassen feine Rillen auf der Konusoberfläche.
- Materialermüdung. Mikrorisse können durch die ständige Belastung entstehen.
- Verformung. Bei Überlastung oder Stürzen kann sich der Konus leicht verformen.
Auswirkungen des Verschleißes
- Zunehmendes Lenkspiel durch Vertiefungen in der Konusfläche
- Rauere Lenkbewegung durch Unebenheiten
- Im Extremfall: Totalausfall des Steuersatzes
Wartung und Pflege
- Regelmäßige Inspektion auf Verschleißspuren
- Rechtzeitiger Austausch bei sichtbaren Schäden
- Korrekte Montage und Einstellung für maximale Lebensdauer
Der Gabelkonus mag unscheinbar wirken, ist aber ein Hightech-Bauteil, das präzise Fertigung und sorgfältige Wartung erfordert, um die Sicherheit und Lenkpräzision des Fahrrads zu gewährleisten.

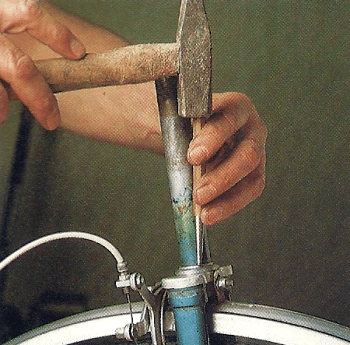

Einen alten Konus, der starke Gebrauchsspuren aufweist, mit einem Schraubendreher oder Durchschlag vom Gabelschaft lösen..
Die korrekte Montage des neuen Konus ist von entscheidender Bedeutung für die Langlebigkeit und Funktionalität Ihrer Gabel. Beachten Sie folgende Schritte und Hinweise.
- Vorbereitung:
- Reinigen Sie den Gabelschaft gründlich
- Überprüfen Sie den neuen Konus auf Beschädigungen
- Applizieren Sie eine dünne Schicht Montagefett
- Eintreiben des Konus:
- Setzen Sie den Konus vorsichtig auf den Gabelschaft
- Verwenden Sie einen speziellen Einpresswerkzeug oder einen Gummihammer
- Treiben Sie den Konus mit gleichmäßigen, kontrollierten Schlägen ein
- Positionierung:
- Der Konus muss exakt bis zum unteren Ende des Gabelschaftes reichen
- Achten Sie auf eine absolut gerade Ausrichtung
Wichtig. Vermeidung von Fehlern
- Ein schief sitzender Konus kann fatale Folgen haben:
- Ungleichmäßige Belastung der Lauffläche
- Vorzeitiger Verschleiß der Gabelkomponenten
- Beeinträchtigung der Fahrsicherheit
- Bei Unsicherheiten:
- Konsultieren Sie einen Fahrradmechaniker
- Nutzen Sie Spezialwerkzeuge für präzise Ergebnisse
Durch sorgfältige Montage sichern Sie nicht nur die optimale Funktion Ihrer Gabel, sondern auch Ihre eigene Sicherheit auf der Straße oder dem Trail.
Auswechseln des Gabelkonus. Ein präziser Vorgang
Der Austausch des Gabelkonus ist ein entscheidender Schritt bei der Wartung oder Reparatur einer Fahrradgabel. Folgen Sie diesen Schritten für ein optimales Ergebnis.
Entfernen des alten Konus.
- Fixierung der Gabel:
- Spannen Sie die Gabel fest in einen robusten Schraubstock ein.
- Verwenden Sie Schutzkiefer, um Beschädigungen zu vermeiden.
- Lösen des Konus:
- Nutzen Sie einen flachen Schraubendreher oder einen speziellen Durchschlag.
- Setzen Sie das Werkzeug vorsichtig am Rand des Konus an.
- Schlagen Sie mit kontrollierten, kurzen Schlägen rundum, bis sich der Konus löst.
Aufsetzen des neuen Konus.
- Vorbereitung:
- Reinigen Sie die Auflagefläche gründlich.
- Prüfen Sie den neuen Konus auf Beschädigungen.
- Positionierung:
- Setzen Sie den Konus exakt mittig auf.
- Achten Sie penibel auf die korrekte Ausrichtung.
- Befestigung:
- Verwenden Sie einen Gummihammer oder einen normalen Hammer mit Holzzwischenlage.
- Schlagen Sie den Konus gleichmäßig und fest auf.
Wichtig.
- Stellen Sie sicher, dass der neue Konus absolut fest sitzt.
- Die Lauffläche muss exakt rechtwinklig zur Achse des Gabelschaftes ausgerichtet sein.
- Eine Abweichung von nur 0,1 mm kann bereits zu spürbaren Fahreigenschaften führen.
Durch sorgfältiges Arbeiten gewährleisten Sie eine optimale Funktion der Gabel und ein sicheres Fahrverhalten Ihres Fahrrads.
Stellen Sie sicher dass der Konus genau auf dem unteren Ende des Gabelschaftes sitzt
Um sicherzustellen, dass der Gabelkonus exakt auf dem unteren Ende des Gabelschaftes sitzt, beachten Sie folgende Schritte.
Vorbereitung
- Reinigen Sie den Gabelschaft gründlich von Schmutz und altem Fett.
- Überprüfen Sie den Konus auf Beschädigungen oder Verformungen.
- Tragen Sie eine dünne Schicht Montagefett auf den Gabelschaft auf.
Präzise Montage
- Positionierung:
- Setzen Sie den Konus vorsichtig auf das untere Ende des Gabelschaftes.
- Achten Sie darauf, dass er gerade aufliegt und nicht verkantet.
- Aufschlagen des Konus:
- Verwenden Sie ein spezielles Einpresswerkzeug oder ein passendes Rohr (z.B. HT-Rohr DN50 für 1.5 Zoll Konus).
- Setzen Sie das Werkzeug mittig auf den Konus.
- Schlagen Sie mit gleichmäßigen, kontrollierten Hammerschlägen den Konus auf.
- Überprüfung:
- Kontrollieren Sie regelmäßig, ob der Konus gerade aufsitzt.
- Der Konus muss bündig mit dem unteren Ende des Gabelschaftes abschließen.
Wichtige Hinweise
- Verwenden Sie niemals übermäßige Kraft, besonders bei Carbongabeln.
- Bei Unsicherheiten konsultieren Sie einen Fahrradmechaniker.
- Ein korrekt montierter Konus sitzt fest und wackelt nicht.
Durch sorgfältige Montage vermeiden Sie Beschädigungen an der Lauffläche und gewährleisten eine optimale Funktion des Steuersatzes
