DIY-Anleitung Kinder-Etagenbett selbst gestalten und bauen

Multitalent fürs Kinderzimmer. Platzsparendes Etagenbett verwandelt sich blitzschnell in Doppelbett und Kletterparadies – robust und vielseitig

Ein Abenteuer in Holz. Das selbstgebaute Etagenbett für Kinder. Das Selbstbauen eines Etagenbettes für Kinder ist mehr als nur eine kostengünstige Alternative – es ist ein faszinierendes DIY-Projekt, das Ihre Kreativität entfesselt und Ihre handwerklichen Fähigkeiten auf die Probe stellt. Lassen Sie uns die vielfältigen Vorteile und spannenden Aspekte dieses Unterfangens erkunden.

Praktische und kreative Vorteile.

• Platzoptimierung. Verwandeln Sie kleine Schlafzimmer in geräumige Spielparadiese
• Maßgeschneiderte Lösung. Erschaffen Sie ein einzigartiges Möbelstück, das perfekt zu Ihrem Kind passt
• Finanzielle Ersparnis. Sparen Sie Geld im Vergleich zu teuren Fertigmodellen
• Qualitätskontrolle. Gewährleisten Sie höchste Sicherheitsstandards durch sorgfältige Materialauswahl und Verarbeitung
• Flexibilität. Gestalten Sie ein zukunftssicheres Design, das mit Ihren Kindern mitwächst

Kreative Gestaltungsmöglichkeiten.

• Integrieren Sie fantasievolle Elemente wie eine Rutsche, Kletterwand oder ein Spielzelt
• Experimentieren Sie mit verschiedenen Holzarten und Farben für ein einzigartiges Erscheinungsbild
• Fügen Sie praktische Features wie eingebaute Regale oder eine ausziehbare Schreibtischplatte hinzu

Technische Besonderheiten unseres Bauvorschlags.

1. Innovative Verbindungstechnik.
   • Spezielle Form der oberen Querstege an Kopf- und Fußende
   • Präzise Schlitze in den Eckpfosten für maximale Stabilität
2. Sicherheitsfeatures:
   • Verrutschsichere Konstruktion in Längs- und Querrichtung

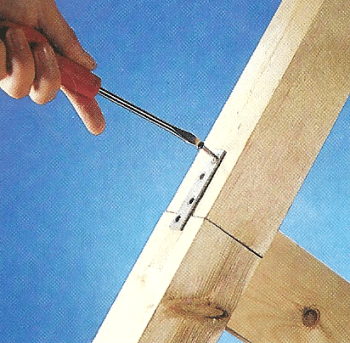

   • Zusätzliche Wandbefestigung durch aufgeschraubte Bandeisen
3. Flexibles Design:
   • Möglichkeit zur späteren Erweiterung um ein zweites Bett
   • Kompatibel mit Standardmatratzen (90 x 180 cm) für einfachen Austausch

Durch dieses Projekt schaffen Sie nicht nur ein funktionales Möbelstück, sondern auch bleibende Erinnerungen und ein Erbstück, das möglicherweise Generationen überdauert. Lassen Sie uns gemeinsam dieses aufregende Abenteuer in Holz beginnen und ein Meisterwerk erschaffen, das Ihre Kinder begeistern wird!



Umfassende Materialliste und Werkzeugausstattung

Kleinmaterial. Mehr als nur Schrauben

• Schrauben-Arsenal:
  • Etwa 130 Spaxschrauben (selbstschneidend, für optimalen Halt)
  • 4 robuste Schloßschrauben speziell für die Leiterkonstruktion
• Zusätzlich empfohlen:
  • Holzdübel für verstärkte Verbindungen
  • Holzleim für dauerhafte Festigkeit
  • Unterlegscheiben zur Lastverteilung

Werkzeug. Ihr Handwerker-Toolkit

1. Messgeräte:
   • Präziser Zollstock (idealerweise 2m lang)
   • Bleistift (am besten Zimmermannsbleistift)
   • Anschlagwinkel für exakte 90°-Winkel
   • Streichmaß für parallele Markierungen
2. Sägewerkzeuge:
   • Vielseitiger Fuchsschwanz für grobe Schnitte
   • Feine Leistensäge für präzise Detailarbeiten
3. Bohr- und Schraubwerkzeuge:
   • Leistungsstarke Bohrmaschine (idealerweise mit Schlagbohrfunktion)
   • Sortiment an Schraubendrehern (Kreuz und Schlitz)
4. Spezialwerkzeuge:
   • Scharfer Stechbeitel für saubere Holzbearbeitung
   • Verschiedene Größen von Zwingen zur sicheren Fixierung
5. Feinarbeiten:
   • Schleifpapier in verschiedenen Körnungen (grob bis fein)

Zusätzliche Empfehlungen

• Schutzbrille und Arbeitshandschuhe für Ihre Sicherheit
• Wasserwaage für perfekt ausgerichtete Konstruktionen
• Akkuschrauber für effizientes Arbeiten
• Holzraspel zur Feinbearbeitung von Kanten

Mit dieser erweiterten Ausstattung sind Sie bestens für Ihr Projekt gerüstet. Jedes Werkzeug hat seine spezifische Funktion und trägt zu einem professionellen Ergebnis bei. Vergessen Sie nicht, alle Materialien vor Projektbeginn zu überprüfen und bereitzulegen, um einen reibungslosen Arbeitsablauf zu gewährleisten.

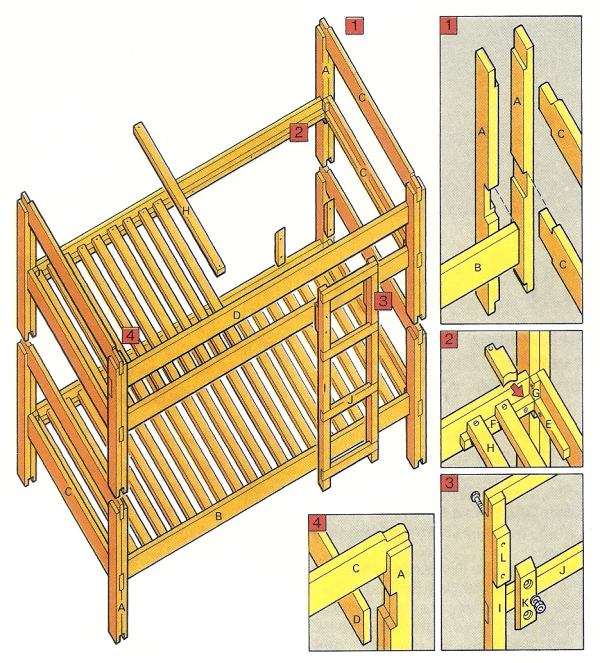

Konstruktion und Bauteile für das Etagenbett

Das Bett besteht aus zwei fast baugleichen Modellen, die nach Fertigstellung aufeinandergesteckt werden. Der einzige konstruktive Unterschied ist die Fallsicherung D an der Längsseite des oberen Bettes.

Die Eckpfosten A bestehen nicht aus Kanthölzern, sondern sind im „Sandwich-Verfahren“ aus jeweils zwei Kiefernbrettern zusammengeleimt und gedübelt. Diese Konstruktion ist sinnvoll, damit die Verbindungen zwischen den Rahmenhölzern B und C und den Pfosten durch einfache Überplattungen hergestellt werden können. Bei Kanthölzern wären Schlitze erforderlich – eine schwierige Arbeit, die man sich besser spart.

Am einfachsten sind die Verbindungen zwischen den oberen Querstegen C und den Eckpfosten A auszuführen. Von beiden Brettern für die Pfosten wird die halbe Materialstärke der Stege C abgenommen, an die Stege werden Zapfen angeschnitten. Eine Arbeit für die Feinsäge.

Schwieriger wird es bei den Verbindungen zwischen den Pfosten und den Rahmenhölzern B und C. Hier muss etwas mehr gesägt und auch mit dem Stechbeitel gearbeitet werden. Die Teile C sind ähnlich wie die oberen Querstege mit Zapfen zwischen die beiden Bauteile für die Pfosten zu stecken, die Teile B werden in Ausklinkungen eines Pfostenteils eingesetzt und stoßen stumpf gegen die Teile C.

In den Rahmen geschraubte Leisten E und F tragen die Leisten des Matratzenrosts H.

Zuschnitt der Bauteile

Der Zuschnitt der Bauteile für ein selbstgebautes Etagenbett ist ein entscheidender Schritt, der Präzision und Planung erfordert. Hier eine detailliertere und interessantere Darstellung des Prozesses.

Materialauswahl und Vorbereitung

Das Herzstück des Etagenbetts besteht aus sorgfältig ausgewählten, gehobelten Leisten und Brettern. Bei der Materialwahl sollten Sie folgende Aspekte beachten:

• Holzqualität. Wählen Sie möglichst astfreies, gerades Holz für optimale Stabilität.
• Verfügbarkeit. Standardformate aus Baumärkten oder Holzhandel garantieren einfache Beschaffung.
• Flexibilität. Die Verwendung anderer Formate oder massiver Vierkantpfosten statt doppelschaliger Bettpfosten erfordert Anpassungen der Maße.

Stückliste und Zuschnitt Planung

Die präzise Stückliste für das Etagenbett umfasst eine Vielzahl von Bauteilen:

1. Tragende Elemente:
   • 16 Bettpfosten (A): 800 x 90 x 40 mm
   • 4 Bettkanten (B): 1800 x 95 x 24 mm
   • 8 Querrahmen (C): 1080 x 95 x 24 mm
2. Sicherheits- und Stützelemente:
   • 1 Reling (D): 1904 x 95 x 24 mm
   • 8 Trägerleisten (E & F): 28 x 28 mm, in Längen von 844 mm und 1744 mm
3. Liegefläche und Leiter:
   • 40 Rostleisten (H): 20 x 46 mm, 900 mm lang
   • 2 Vierkantleisten (I): 40 x 40 mm, 1200 mm lang
   • 4 Sprossen (J): 40 x 40 mm, 300 mm lang
4. Zusätzliche Bauteile:
   • Konterstücke, Distanzklötze und Dübelstangen für präzise Verbindungen

Professionelle Zuschnitt-Techniken

Um einen präzisen Zuschnitt zu gewährleisten, empfehlen sich folgende Schritte:

1. Schablonenbau. Fertigen Sie eine Zuschnittschablone mit Anschlagleiste für gleichmäßige Schnittlängen.
2. Präzises Anreißen. Markieren Sie alle Schnittlinien sorgfältig mit einem Anschlagwinkel.
3. Systematische Kennzeichnung. Nummerieren Sie die Bauteile für eine reibungslose Montage.
4. Optimierte Schnittfolge. Beginnen Sie mit den längsten Teilen und arbeiten Sie sich zu den kürzeren vor, um Materialverschnitt zu minimieren.
5. Qualitätskontrolle. Überprüfen Sie jeden Schnitt auf Genauigkeit und Sauberkeit.

Durch diese detaillierte Vorbereitung und sorgfältige Ausführung des Zuschnitts legen Sie den Grundstein für ein stabiles, sicheres und ästhetisch ansprechendes Etagenbett.



Bettrahmen Montieren

Die zweiteiligen Bettpfosten (A und A) für die Quer- und Längsrahmen (C und B) ausklinken.

Für Bettpfosten verwendet man normalerweise gehobelte Vierkanthölzer, in die die Zapfenlöcher für die Rahmenhölzer gestemmt werden. Um den Schwierigkeitsgrad der Stemmarbeiten zu reduzieren, haben wir eine Konstruktion gewählt, bei der man die beiden Pfostenteile nur ausklinkt. Trotz der relativ einfachen Stemmarbeiten ist darauf zu achten, dass die Ausklinkungen maßgenau ausgeführt werden.

Die beiden Längsrahmen B werden in voller Stärke in die Pfosten eingelassen, die Zapfen der Querrahmen C sägt man so, dass das Hirnholz mit der Außenkante bündig liegt.

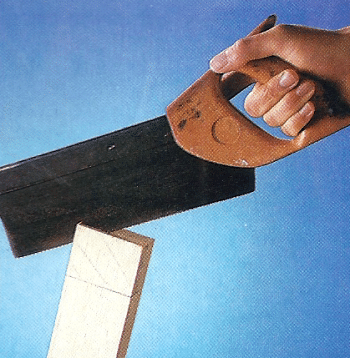

Bettkantenhöhe X und Zapfenbreite Y anreißen, innen am Riß sägen und freistemmen.

Ausklinkungen mit Anschlagwinkel in der Breite, mit Streichmaß in der Tiefe anreißen.

Ausklinkungen mit der Handsäge am lnnenriß ansägen und mit dem Beitel ausstemmen.

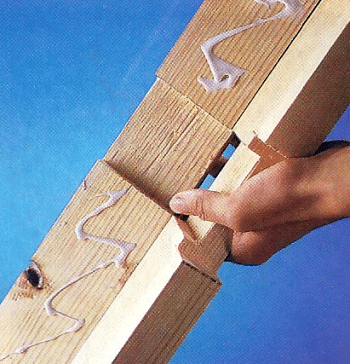

Die zweiteiligen Bettpfosten nach dem Ausklinken verdübeln und bündig verleimen.



Hochbett selber bauen – Schritt für Schritt – volle Zimmerfläche bleibt erhalten. (Video)

Quer Rahmen

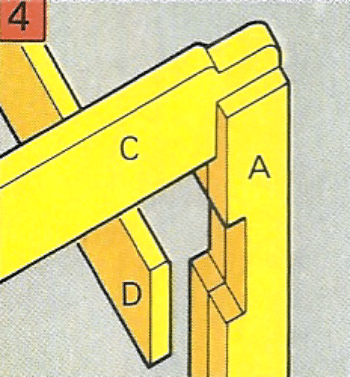

Sicherungsbrett D und oberen Quersteg C auf volle Pfostenstärke in A einklinken.



Sicherheit und Stabilität im Etagenbett. Die Kunst der Fallsicherung

Die Fallsicherung im oberen Bett eines Etagenbettes ist nicht nur ein empfohlenes Feature – sie ist eine absolute Notwendigkeit! Lassen Sie uns die Feinheiten dieser wichtigen Sicherheitsvorrichtung genauer betrachten:

Konstruktion und Verankerung

• Robuste Einklinkung. In unserem Beispiel wird die Reling geschickt von der Bettseite her in die Pfosten eingeklinkt. Diese Methode gewährleistet:
  1. Maximale Stabilität
  2. Widerstandsfähigkeit gegen kräftigen Druck
  3. Einfache Montage und Demontage bei Bedarf
• Volle Pfostenbreite. Sowohl die Reling als auch die Querrahmen C werden in voller Pfostenbreite eingezapft. Dies bietet:
  1. Erhöhte Tragfähigkeit
  2. Verbesserte strukturelle Integrität
  3. Ein ästhetisch ansprechendes Design mit sichtbarem Hirnholz an den Außenseiten

Ästhetik trifft Funktionalität

Das sichtbare Hirnholz an den Außenseiten der Pfosten ist nicht nur ein strukturelles Element, sondern auch ein faszinierender visueller Akzent:

• Es verleiht dem Bett einen rustikalen, handgefertigten Charme
• Es erzählt die Geschichte der Holzverarbeitung und Zimmermannskunst
• Es macht jedes Etagenbett zu einem einzigartigen Möbelstück

Durch diese durchdachte Konstruktion wird die Fallsicherung zu einem integralen Bestandteil des Bettes, der Sicherheit, Stabilität und Stil nahtlos miteinander verbindet.



Steckverbindung

Um die Konstruktion der Steckverbindung im Bereich des oberen Querrahmenbretts C zu verbessern und detaillierter zu beschreiben, können folgende Punkte berücksichtigt werden:

1. Einlassung des Querrahmenbretts C:
   • Das Querrahmenbrett C wird nur zur Hälfte seiner Breite in den Pfosten eingelassen.
   • Diese Einlassung ermöglicht es, dass der obere Teil des Bretts als Steckverbindung fungiert, was Stabilität und eine einfache Montage gewährleistet.
2. Länge der Zapfen:
   • Die Zapfen, die an den Enden der Querrahmenbretter angebracht sind, haben eine Länge, die exakt der Breite der Pfosten entspricht.
   • Diese präzise Anpassung sorgt dafür, dass die Zapfen fest in den Pfosten sitzen und somit eine stabile Verbindung entsteht.
3. Abstand zwischen den Zapfenrücken:
   • Der Abstand zwischen den Zapfenrücken ist so bemessen, dass er der inneren Breite des Bettes entspricht.
   • Diese Breite ist identisch mit der Länge der Rostleisten, die 900 mm beträgt.
   • Durch diese genaue Abstimmung wird gewährleistet, dass die Rostleisten perfekt passen und das Bettgestell eine solide Basis bietet.
4. Vorteile der Konstruktion:
   • Die Verwendung von Steckverbindungen erleichtert den Aufbau und Abbau des Bettes, was besonders bei Umzügen von Vorteil ist.
   • Die Konstruktion bietet eine hohe Stabilität, da die Zapfenverbindungen das Gewicht gleichmäßig verteilen.
   • Die präzise Verarbeitung der Einzelteile sorgt für eine langlebige und robuste Struktur.

Diese detaillierte Beschreibung der Steckverbindung verdeutlicht die durchdachte Konstruktion und die Vorteile, die sich aus dieser Bauweise ergeben.

Ausklinkungen und Überlattungen mit Leistensäge ansägen und sauber ausstemmen.



Lattenrost Montieren

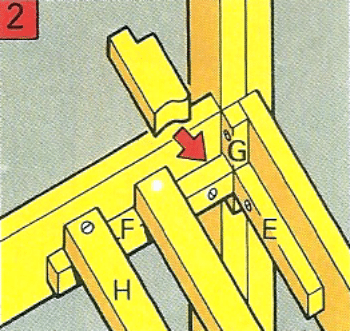

Die erste Leiste des Lattenrosts müssen Sie dem Maß der G-Leiste entsprechend ausklinken.

Ein Lattenrost ist ein komplexes System, das aus mehreren Komponenten besteht, die präzise zusammenwirken, um optimalen Schlafkomfort zu gewährleisten. Hier ist eine detailliertere Beschreibung der Konstruktion.

Hauptkomponenten des Lattenrostes

1. Einzelleisten (H). Der Lattenrost besteht typischerweise aus zwanzig elastischen Holzleisten, die das Herzstück des Systems bilden. Diese Leisten sind:
   • Gleichmäßig über die Länge des Rostes verteilt
   • Verantwortlich für die Anpassung an die Körperkontur
   • Oft aus Buchenholz gefertigt, das für seine Flexibilität und Haltbarkeit bekannt ist
2. Trägerleiste (F). Diese Längsleiste dient als primäre Unterstützung für die Einzelleisten und:
   • Verläuft entlang der gesamten Länge des Lattenrostes
   • Sorgt für Stabilität und gleichmäßige Gewichtsverteilung
   • Ist in der Regel aus robustem Hartholz gefertigt
3. Kopf- und Fußende (E). Zusätzliche Auflagepunkte an beiden Enden des Lattenrostes, die:
   • Die Stabilität in diesen stark beanspruchten Bereichen erhöhen
   • Oft verstärkt sind, um das Gewicht von Kopf und Füßen besser zu tragen
   • Bei verstellbaren Modellen als Drehpunkte dienen können
4. Querrahmen (C). Diese Elemente bilden das Grundgerüst des Lattenrostes und:
   • Verbinden die Längsseiten miteinander
   • Tragen zur Gesamtstabilität der Konstruktion bei
   • Sind oft mit Zapfenverbindungen in den Eckpfosten verankert

Optionale Komponenten und Konstruktionsdetails

Stützleiste (G). Diese zusätzliche Querstrebe:

• Verbessert die Seitenstabilität der Querrahmen
• Kann bei hochwertigen Konstruktionen entfallen
• Erfordert das Ausklinken der ersten und letzten Rostlatte, wenn vorhanden

Präzise Bettrahmenkonstruktion. Bei sorgfältiger Ausführung:

• Gehen die Zapfen der Querrahmen mittig durch die Eckpfosten
• Wird seitliches Verwerfen verhindert
• Kann auf die G-Leisten verzichtet werden, was die Konstruktion vereinfacht

Montage der Einzelleisten

Die Befestigung der Rostleisten kann auf zwei Arten erfolgen:

1. Anstiften. Eine traditionelle Methode, die:
   • Präzision erfordert
   • Eine dauerhafte Verbindung schafft
   • Schwieriger zu demontieren ist
2. Verschrauben mit Schnellbauschrauben. Eine moderne, flexiblere Methode, bei der:
   • Ein Distanzklotz verwendet wird, um gleichmäßige Abstände zu gewährleisten
   • Die Leisten einfacher ausgetauscht oder justiert werden können
   • Eine schnellere Montage möglich ist

Diese detaillierte Konstruktion ermöglicht es dem Lattenrost, sich optimal an die Körperform anzupassen und in Verbindung mit der richtigen Matratze für einen erholsamen Schlaf zu sorgen.

Die Trägerleisten E+F, mit Spaxschrauben im Abstand von 20-25 cm, an B+C befestigen.



Leiter Montieren

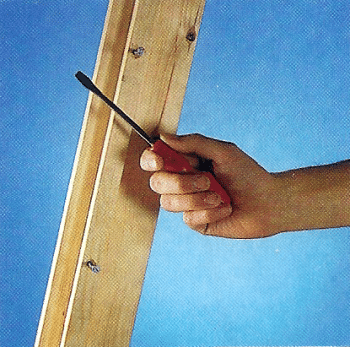

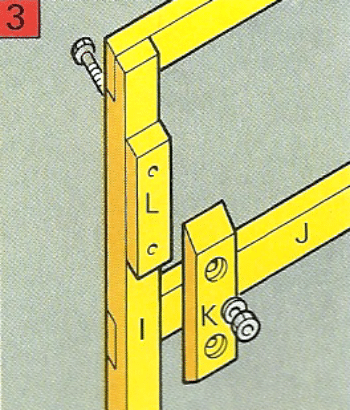

Distanz- und Befestigungsklötze mit je zwei Gewindeschrauben befestigen, Köpfe einlassen.

Innovative Leiterkonstruktion für maximale Flexibilität und Sicherheit

Verschiebbares Leitersystem

Die Leiter lässt sich dank eines ausgeklügelten Mechanismus horizontal verschieben:

• Eine Distanzleiste wird fest zwischen den Pfosten D und B montiert
• Diese Leiste dient als Führungsschiene für die Leiter
• Ein Gegenstück K wird innen an D und B angebracht
• Zwei Gewindeschrauben verbinden K mit der Leiter
• Dieser Aufbau ermöglicht ein müheloses Verschieben nach rechts oder links

Überplattende Montage für ästhetische Integration

• Die Leiter wird überplattend montiert
• Dadurch liegen die Tritte bündig mit den Handläufen
• Dies sorgt für ein harmonisches Gesamtbild und erhöht die Stabilität

Optionale Schrägmontage für erhöhte Sicherheit

Sicherheitsbewusste Heimwerker können die Leiter auch schräg befestigen:

• Der untere Teil steht 40-50 cm vom Bett entfernt auf dem Boden
• Diese Konstruktion verteilt das Gewicht des kletternden Kindes optimal
• Die Bodenhaftung der Leiter erhöht die Stabilität und Sicherheit

Diese durchdachte Konstruktion vereint Flexibilität, Ästhetik und Sicherheit, um ein optimales Klettervergnügen für Kinder zu gewährleisten und gleichzeitig den Ansprüchen der Eltern an ein sicheres und ansprechendes Möbelstück gerecht zu werden.

Leiter mit Distanz- und Befestigungs-Klötzchen seitlich verschiebbar montieren.



Endarbeiten

Um das Hochbett optimal vorzubereiten und sicherzustellen, dass es sowohl stabil als auch kinderfreundlich ist, sollten Sie folgende Schritte beachten.

1. Materialwahl und Vorbereitung:
   • Verwenden Sie ausschließlich gehobelte Leisten und Bretter, um eine glatte und gleichmäßige Oberfläche zu gewährleisten.
   • Beachten Sie, dass beim Sägen und Stemmen sägeraue Kanten und Ecken entstehen können. Diese sollten Sie sorgfältig mit Schleifpapier glätten, um Verletzungen zu vermeiden.
2. Abrundung der Kanten:

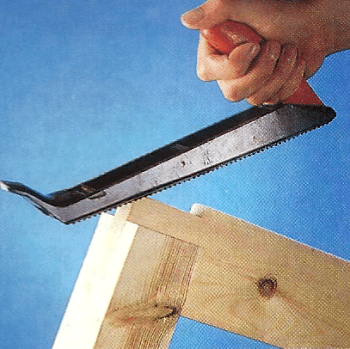

   • Die vorspringenden Zapfen der oberen Querrahmen C sollten mit einer Holzfeile leicht abgerundet werden. Dies erhöht die Sicherheit und verhindert scharfe Kanten, an denen sich Kinder stoßen könnten.
3. Stabilität und Sicherheit:
   • Um sicherzustellen, dass das Hochbett auch bei lebhaftem Toben und Spielen stabil bleibt, ist es wichtig, die aufeinandergestellten Bettpfosten zusätzlich zu sichern.
   • Verwenden Sie Bandeisen, um die Bettpfosten an der Wandseite des Betts zu fixieren. Schrauben Sie diese über die „Nahtstelle“ zwischen den Pfosten, um eine feste Verbindung zu gewährleisten.
4. Zusätzliche Sicherheitsmaßnahmen:
   • Überprüfen Sie regelmäßig alle Verbindungen und Schrauben, um sicherzustellen, dass sie fest sitzen und keine Gefahr durch lockere Teile besteht.
   • Erwägen Sie, bei Bedarf zusätzliche Stützen oder Verstärkungen anzubringen, um die Stabilität weiter zu erhöhen.

Durch diese Maßnahmen schaffen Sie ein sicheres und langlebiges Hochbett, das den Ansprüchen Ihrer Kinder beim Spielen und Toben gerecht wird.

Raue Ecken und Kanten sollten Sie aus Sicherheitsgründen mit der Holzfeile leicht abrunden.

Bandeisen sorgen für einen besonders stabilen Halt. Sie sollten sie möglichst einlassen.



Fragen und Antworten

In welchem Alter Etagenbett?



Weitere Seiten die Sie interessieren könnten

1. Weinregal aus Holz. Perfekte Lagerung für Ihre Weinsammlung
2. Traum-Bett selber bauen. Einfache Anleitung für Heimwerker
3. Sonnenliege Material und Werkzeug für dein Projekt im Detail
4. Selbstgebautes Puppenhaus: Hilfreiche Tipps für den Eigenbau
5. Schubladen selber bauen mit modernen Baumaterialien
