Dachentwässerung leicht gemacht. Kunststoffrinnen vs. Metall

Entdecken Sie die Vorteile von Kunststoffrinnen für Ihre Dachentwässerung. Einfache Montage, lange Haltbarkeit und kostengünstig

Planen Sie eine neue Dachentwässerung oder wollen Sie Ihr altes System erneuern? Kunststoffrinnen bieten gegenüber herkömmlichen Metallrinnen entscheidende Vorteile: Sie sind korrosionsbeständig, leicht zu montieren und wartungsarm. In diesem umfassenden Ratgeber erfahren Sie alles über die Installation von PVC-Dachrinnensystemen, von der Materialauswahl bis zur fachgerechten Montage. Sparen Sie Zeit und Geld mit unseren Profi-Tipps für Ihre DIY-Dachentwässerung.

Kunststoffrinnen für die Dachentwässerung: Eine moderne Alternative

Während ältere Häuser oft noch mit Dachentwässerungssystemen aus Zink- oder Kupferblech ausgestattet sind, gewinnen Kunststoffrinnen aus PVC zunehmend an Popularität. Diese moderne Alternative bietet zahlreiche Vorteile gegenüber herkömmlichen Metallsystemen.

Langlebigkeit und Wartungsfreundlichkeit.

• PVC-Rinnen sind korrosionsbeständig und benötigen keinen Schutzanstrich.
• Sie sind UV-stabil und witterungsbeständig, was ihre Lebensdauer verlängert.
• Einfache Reinigung und geringer Wartungsaufwand zeichnen sie aus.

Einfache Handhabung.

• Das geringe Gewicht der PVC-Teile erleichtert die Installation, besonders bei Arbeiten auf der Leiter.
• Die Einzelteile lassen sich durch ein Stecksystem einfach zusammenfügen.
• Mit einer Metallsäge können die Komponenten präzise zugeschnitten werden.

Kosteneffizienz.

• Die Umrüstung auf PVC-Systeme ist vergleichsweise kostengünstig.
• Geringere Materialkosten im Vergleich zu Metall-Alternativen.
• Potenzielle Einsparungen bei den Installationskosten aufgrund der einfachen Montage.

Installationsverfahren

Die Installation von Kunststoffrinnen erfordert Sorgfalt und Präzision. Hier sind die wichtigsten Schritte.

1. Planung und Vorbereitung:
   • Berechnen Sie den Materialbedarf sorgfältig.
   • Entfernen Sie alte Rinnen und bessern Sie beschädigte Holzteile am Dach aus.
2. Montage der Halterungen:
   • Bringen Sie Rinnen- und Rohrhalter am Haus an.
   • Verwenden Sie eine Wasserwaage, um eine korrekte Ausrichtung sicherzustellen.
3. Installation der Rinnen und Rohre:
   • Setzen Sie die Rinnenabschnitte in die Halter ein.
   • Befestigen Sie die Fallrohre mit Rohrschellen an der Wand.
4. Feinabstimmung:
   • Nutzen Sie ein Lot mit Richtschnur für die präzise Ausrichtung der Fallrohre.
   • Passen Sie die Länge der Teile bei Bedarf mit einer Metallsäge an.

Benötigte Materialien und Werkzeuge

Materialien.

Werkzeuge.

• Schraubendreher
• Wasserwaage
• Lot mit Richtschnur
• Metallsäge
• Bohrmaschine

Beachten Sie stets die spezifischen Gebrauchsanweisungen des gewählten PVC-Systems, da jedes Produkt seine Besonderheiten aufweisen kann.

Vorbereitung und Materialbedarf für die Erneuerung Ihres Entwässerungssystems

Bevor Sie sich an die Demontage Ihrer alten Dachrinnen machen, ist eine gründliche Planung unerlässlich. Eine präzise Vorbereitung spart nicht nur Zeit und Geld, sondern gewährleistet auch ein optimal funktionierendes neues System.

Vermessung und Bestandsaufnahme

1. Ermitteln Sie exakte Längen für das neue Entwässerungssystem
2. Messen Sie Rinnengrößen und Rohrdurchmesser des bestehenden Systems
3. Erstellen Sie eine detaillierte Skizze der gesamten Anlage

Benötigte Komponenten

Basierend auf Ihrem alten System können Sie folgende Teile identifizieren.

• Rinnenendstücke
• Abläufe
• Rinnenwinkel mit Verbindungsstücken
• Rohrbögen
• Schwanenhälse
• Abzweiger

Wichtig. Berücksichtigen Sie bei den Fallrohrlängen die Überlappung durch Muffenverbindungen.

Zusätzliche Materialien

Das alte System gibt leider keine Auskunft über:

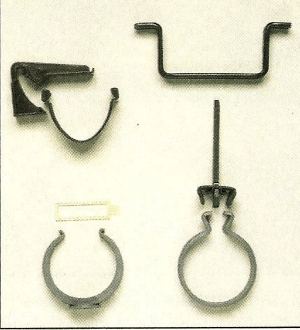

• Anzahl der benötigten Rinnenhalter (Empfehlung: Abstand ca. 1 m)
• Erforderliche Rohrschellen (Maximaler Abstand: 2 m)

Materialauswahl und Lebensdauer

Empfehlung. Die optimale Lösung ist in der Regel eine komplette Erneuerung der Anlage, um ein einheitliches und langlebiges System zu gewährleisten.

Arbeitsvorbereitung

1. Erstellen Sie eine detaillierte Materialliste basierend auf Ihrer Skizze
2. Berechnen Sie einen Puffer von 5-10% für unvorhergesehene Anpassungen
3. Organisieren Sie geeignetes Werkzeug, einschließlich:
   • Zollstock oder Laser-Entfernungsmesser
   • Wasserwaage
   • Akkuschrauber
   • Blechschere
   • Sicherheitsausrüstung (Handschuhe, Schutzbrille)
4. Prüfen Sie die Wettervorhersage für den geplanten Arbeitszeitraum

Mit dieser gründlichen Vorbereitung sind Sie bestens gerüstet, um Ihr neues Entwässerungssystem effizient und fachgerecht zu installieren.

Rinnen abbauen

Der Abbau alter Dachrinnen erfordert Sorgfalt und Präzision. Folgen Sie diesen Schritten für einen sicheren und effizienten Ausbau.

Vorbereitungen und Demontage

1. Sicherheit geht vor. Stellen Sie sicher, dass Ihre Leiter stabil steht und tragen Sie rutschfeste Schuhe. Ein Sicherheitsgurt ist bei Arbeiten in großer Höhe empfehlenswert.
2. Entfernung der Kleinteile. Beginnen Sie mit dem Abbau der Rinnenwinkel und Abläufe. Diese Elemente sind oft leichter zu handhaben und bereiten den Weg für die größeren Stücke.
3. Ausbau der Hauptrinne. Nun können Sie das lange Rinnenstück vorsichtig herausnehmen. Achten Sie auf Ihr Gleichgewicht, da diese Teile überraschend schwer sein können.

Umgang mit Befestigungen

Bei verzinkten Rinnen sind die Halter häufig an der Traufbohle unter der letzten Ziegelreihe befestigt. Um diese zu erreichen.

• Entfernen Sie behutsam die betreffenden Dachziegel.
• Inspizieren Sie die Schrauben auf Korrosion.
• Bei festgerosteten Schrauben oder Haltern unter Blech oder Isolierung: Greifen Sie zur Eisensäge und planen Sie, neue Halter auf der Schalung zu montieren.

Abschlussarbeiten

Zum Schluss widmen Sie sich den Fallrohren:

• Lösen Sie die Verbindungen zwischen Fallrohr und Rinne.
• Entfernen Sie die alten Schellen mit einem Nageleisen. Seien Sie vorsichtig, um die Hauswand nicht zu beschädigen.
• Nehmen Sie die Fallrohre Stück für Stück ab.

Tipp. Sortieren Sie das Altmaterial direkt. Viele Metalle können recycelt werden, was nicht nur umweltfreundlich ist, sondern auch Entsorgungskosten sparen kann.



So steht Ihre Leiter richtig

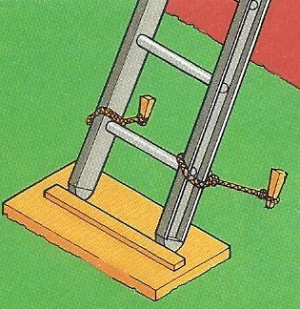

Bei weichem Boden stellen Sie die Leiter auf ein Brett und sichern sie.

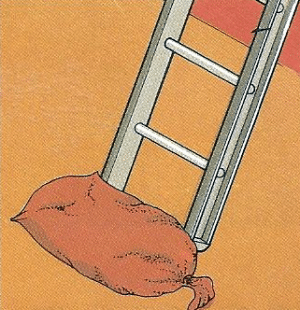

Ein mit Ziegel oder Kies gefüllter Sack verhindert das Weggleiten.

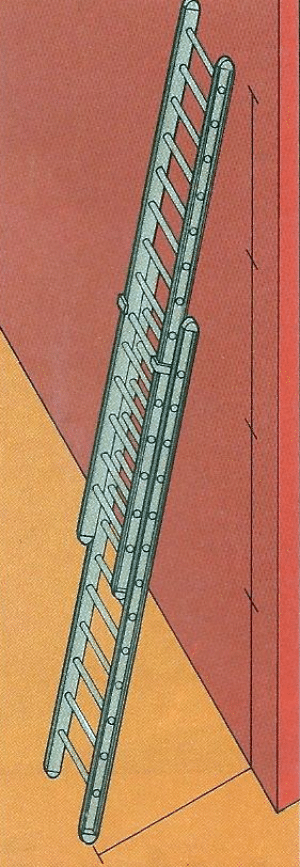

Der Wandabstand der Leiter sollte 1/4 der Leiterhöhe sein



Sicheres Arbeiten auf Leitern.

Ein Leitfaden für Heimwerker

Die Wahl und korrekte Nutzung einer Leiter ist von entscheidender Bedeutung für Ihre Sicherheit bei Arbeiten in der Höhe. Eine zuverlässige Leiter ist Ihr treuer Begleiter bei verschiedensten Aufgaben, von der Dachrinnenreinigung bis hin zu Malerarbeiten.

Merkmale einer sicheren Leiter

Eine hochwertige Leiter zeichnet sich durch folgende Eigenschaften aus:

• Rutschfeste Sprossen für sicheren Halt
• Hohe Eigenfestigkeit für Stabilität auch unter Belastung
• Robuste Konstruktion für langfristige Nutzung

Richtige Positionierung der Leiter

Der korrekte Aufbau Ihrer Leiter ist ebenso wichtig wie ihre Qualität:

1. Wählen Sie einen festen, ebenen Untergrund
2. Stellen Sie den optimalen Anstellwinkel ein (etwa 65-75 Grad)
3. Sichern Sie die Leiter gegen Wegrutschen

Sicheres Arbeiten auf der Leiter

Beachten Sie folgende Punkte für maximale Sicherheit.

• Verteilen Sie Ihr Gewicht gleichmäßig
• Vermeiden Sie übermäßiges Lehnen zur Seite
• Steigen Sie nicht höher als bis zur viertletzten Sprosse

Kraftaufwendige Arbeiten. Selbst bei anspruchsvollen Tätigkeiten wie dem Entfernen alter Rinnenteile oder dem Einsatz von Hammer und Nageleisen muss Ihre Leiter einen festen Stand bieten. Eine qualitativ hochwertige Leiter gewährleistet Stabilität und Sicherheit auch unter erhöhter Belastung.

Denken Sie daran. Eine sichere Leiter ist die Grundlage für effizientes und gefahrloses Arbeiten in der Höhe. Investieren Sie in Qualität und beachten Sie die Sicherheitsrichtlinien – Ihre Gesundheit wird es Ihnen danken!

Montage der neuen Rinnen und Rohre



Vorbereitung und Inspektion

Bevor Sie mit der Installation der neuen Dachrinnen beginnen, führen Sie folgende wichtige Schritte durch.

1. Gründliche Überprüfung der Verbretterung und Sparrenköpfe
   • Suchen Sie nach Anzeichen von Fäulnis, Schimmel oder Insektenbefall
   • Achten Sie auf lose oder beschädigte Bretter
2. Nutzen Sie diese einmalige Gelegenheit zur Renovierung:
   • Ersetzen Sie morsche Holzteile
   • Behandeln Sie das Holz mit einem hochwertigen Holzschutzmittel
   • Verstärken Sie bei Bedarf die Struktur für zusätzliche Stabilität

Montage der Halterungen

Die präzise Platzierung der Halterungen ist entscheidend für eine effektive Entwässerung:

1. Positionierung der Eckhalterungen:
   • Höchster Punkt. Platzieren Sie den ersten Halter am höchsten Punkt der Rinnenbahn
   • Tiefster Punkt. Setzen Sie den zweiten Halter am niedrigsten Punkt, in der Nähe des Fallrohrs
2. Ausrichtung mit Richtschnur:

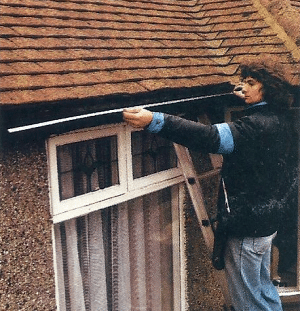

   • Spannen Sie eine Richtschnur straff zwischen den beiden Eckhaltern
   • Verwenden Sie eine hochwertige, reißfeste Schnur für präzise Ergebnisse
3. Gefällekontrolle:
   • Nutzen Sie eine Wasserwaage zur Überprüfung des Gefälles
   • Ideales Gefälle. maximal 3 cm auf 10 m Länge (das entspricht einer Neigung von 0,3%)
   • Ein zu starkes Gefälle kann zu übermäßigem Wasserfluss führen, während zu wenig Gefälle Staunässe verursachen kann
4. Montage der Zwischenhalter:
   • Richten Sie die restlichen Halter präzise an der Richtschnur aus
   • Empfohlener Abstand zwischen den Haltern: ca. 50-70 cm (je nach Herstellerangaben)

Spezielle Überlegungen für Ecken

Bei der Montage an Innen- und Außenecken:

1. Halten Sie die speziellen Eckstücke an die vorgesehene Position
2. Markieren Sie sorgfältig die Positionen für die Halterungen
3. Beachten Sie, dass die Halterungspositionen je nach Hersteller variieren können
4. Konsultieren Sie bei Unsicherheiten die Montageanleitung des Herstellers

Abschließende Schritte

1. Vorbohren der Schraublöcher:
   • Verwenden Sie einen Bohrer mit dem richtigen Durchmesser, um Splitterungen zu vermeiden
   • Bohren Sie vorsichtig, um die Dachstruktur nicht zu beschädigen
2. Befestigung der Halterungen:
   • Nutzen Sie korrosionsbeständige Schrauben, die für Außenanwendungen geeignet sind
   • Ziehen Sie die Schrauben fest, aber nicht zu fest, um Verformungen zu vermeiden
3. Finale Kontrolle:
   • Überprüfen Sie nochmals Ausrichtung und Gefälle aller Halterungen
   • Stellen Sie sicher, dass alle Verbindungen sicher und wasserdicht sind
4. Installation der Rinnenteile:
   • Setzen Sie vorsichtig die geraden Rinnenteile in die Halterungen ein
   • Achten Sie auf eine korrekte Überlappung der Rinnenteile, um Lecks zu vermeiden

Denken Sie daran: Eine sorgfältige und präzise Montage der Dachrinnen ist entscheidend für den langfristigen Schutz Ihres Hauses vor Wasserschäden. Nehmen Sie sich die Zeit, jeden Schritt gewissenhaft durchzuführen, um ein optimales Ergebnis zu erzielen.

1. Messen Sie die Längen an der alten Anlage genau aus, und fertigen Sie eine Skizze an, in die Sie Abläufe und Ecken eintragen.

2. Prüfen Sie mit der Wasserwaage, ob alle Flächen der Dachkanteneinfassung gerade sind, bevor Sie die neue Anlage montieren.

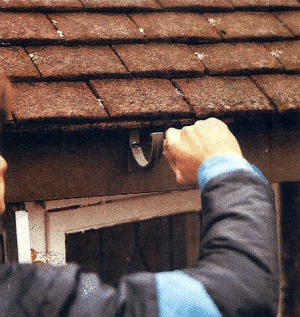

3. Zuerst werden die Rinnenhalter an Traufschalung oder Sparrenköpfen geschraubt. Achten Sie auf ausreichende Festigkeit im Holz.

4. Wenn Sie eine neue Rinne zurechtschneiden, reißen Sie mit einem Bleistift die vom Rinnenende gemessene Länge an.

5. Die Schnittlinie sollte rechtwinklig verlaufen. Zum Markieren der Linie verwenden Sie ein Rinnenende oder Verbindungsstück als Schablone.

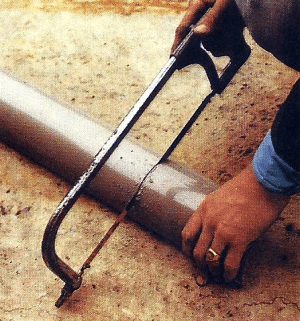

6. Kunststoffrohre lassen sich leicht mit einer Metallsäge schneiden. Das Werkstück muss beim Sägen festen Halt haben.



Rechtwinklig schneiden

Beim Schneiden von Dachrinnen und Fallrohren ist Präzision von höchster Bedeutung. Ein rechtwinkliger Schnitt ist nicht nur ästhetisch ansprechender, sondern auch funktional essentiell. Hier sind einige detaillierte Tipps, um perfekte rechtwinklige Schnittkanten zu erzielen:

Vorbereitung und Werkzeuge

• Markierungshilfen. Verwenden Sie einen Rinnenabschnitt oder idealerweise ein Rinnenverbindungsstück als Schablone.
• Anreißwerkzeuge. Nutzen Sie einen feinen Filzstift oder einen Ritzstift für präzise Markierungen.
• Schneidewerkzeuge. Eine Metallsäge mit feinzahnigem Blatt oder eine elektrische Kreissäge mit Metallschneidblatt sind optimal.

Schneidetechnik

1. Markieren Sie die Schnittlinie sorgfältig rundum.
2. Fixieren Sie das Werkstück in einem Schraubstock oder einer stabilen Halterung.
3. Beginnen Sie den Schnitt langsam und erhöhen Sie allmählich die Geschwindigkeit.
4. Halten Sie die Säge stets im 90-Grad-Winkel zum Material.

Nachbearbeitung

• Entgraten Sie die Schnittkanten gründlich mit einer Metallfeile oder einem Dreikantschaber.
• Glätten Sie die Oberfläche mit feinem Schleifpapier für eine perfekte Passung.

Montage und Temperaturausgleich

Bei der Montage der Dachrinne ist es wichtig, an der höchsten Stelle zu beginnen. PVC-Rinnen reagieren empfindlich auf Temperaturschwankungen, daher.

• Platzieren Sie bei einigen Systemen an jeder Verbindungsstelle eine Gleitfuge (Schiebemuffe).
• Beachten Sie die spezifischen Herstelleranweisungen für optimale Ergebnisse.

Durch diese sorgfältige Vorgehensweise erreichen Sie nicht nur eine professionelle Optik, sondern auch eine langlebige und effiziente Dachentwässerung.



Anschluss und Befestigung der Fallrohre

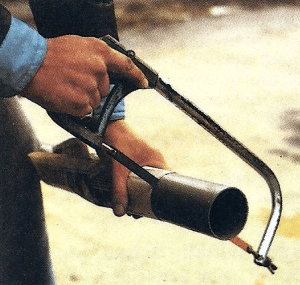

7. Lässt sich der alte Schwanenhals nicht herausdrehen, können Sie ihn mit einigen leichten Hammerschlägen vom alten Fallrohr lösen.

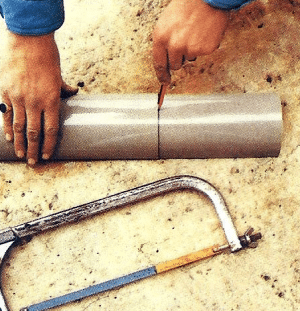

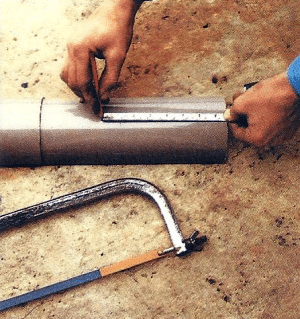

8. Um rechtwinklig zu sägen, wickeln Sie einen Papierbogen als Schablone um das Rohr. Säubern Sie die Schnittkanten.

9. Die Rohrschellen werden nach dem Lot gesetzt. Markieren Sie die genauen Höhen und bohren Sie Löcher für die Mauerdübel.

10. Die Schellen werden mit einem Einlegeband am Rohr befestigt und an die Wand geschraubt. Unter jede Muffe gehört eine Schelle.

11. Achten Sie beim Befestigen der Fallrohre auf Spiel, sonst klemmen Sie aufgrund der Wärmeausdehnung an den Rohrschellen fest.

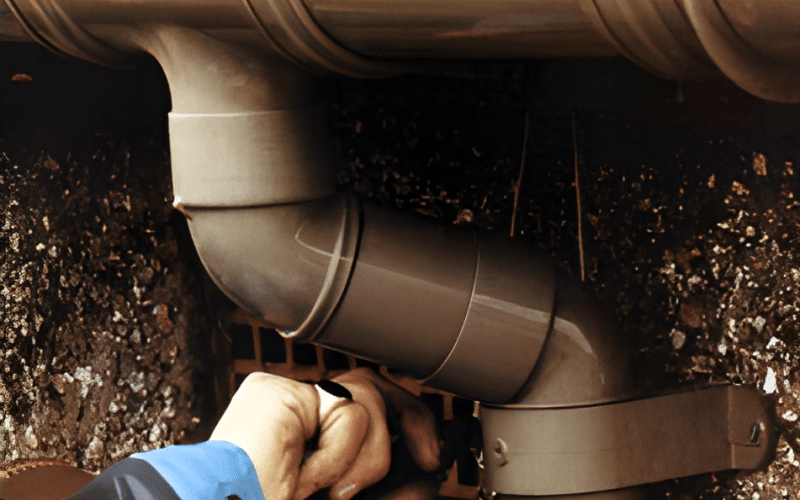

Der PVC-Schwanenhals für Flachdächer unterscheidet sich grundlegend von herkömmlichen Metallsystemen und bietet einige bemerkenswerte Vorteile.

Aufbau und Montage

Komponenten.

• Zwei flexible 90°-Rohrbögen
• Ein anpassbarer Rohrabschnitt
• Flansch aus Hart-PVC oder PP

Montagevorteile.

• Einfaches Zusammenstecken der Teile
• Hohe Flexibilität bei der Installation
• Witterungsbeständiges Material

Installationsschritte

1. Längenbestimmung:
   • Messen Sie den Dachüberstand von der Hinterkante des Auslaufstutzens
   • Alternativ: Verwenden Sie einen vorhandenen Schwanenhals als Referenz
2. Positionierung:
   • Setzen Sie den zusammengesteckten Schwanenhals auf den Ablaufstutzen
   • Markieren Sie die Rohrmitte an der Wand
3. Ausrichtung:
   • Montieren Sie die oberste Rohrschelle
   • Nutzen Sie ein Fall-Lot zur Bestimmung des senkrechten Verlaufs
4. Fallrohr-Installation:
   • Schneiden Sie das Fallrohr präzise zu (rechtwinkliger Schnitt)
   • Beachten Sie die Überlappung bei Muffen-Verbindungen
5. Befestigung:
   • Bringen Sie Rohrschellen in 2-Meter-Abständen an
   • Installieren Sie zusätzliche Schellen unterhalb jeder Muffe

Besonderheiten

Der PVC-Schwanenhals „Stecki“ zeichnet sich durch seine beweglichen Elemente aus, die eine optimale Anpassung an verschiedene Dachgegebenheiten ermöglichen. Diese innovative Konstruktion vereinfacht nicht nur die Montage, sondern gewährleistet auch eine zuverlässige Energiedurchführung für Rohre und Kabel, beispielsweise bei PV-Anlagen oder Solarthermie-Systemen



Anschlüsse abdichten

Gummirollringe spielen eine entscheidende Rolle bei der Abdichtung von Muffenverbindungen in Rohrsystemen. Diese elastischen Dichtelemente bieten zahlreiche Vorteile.

Eigenschaften und Anwendung

• Vielseitigkeit. Gummirollringe eignen sich für verschiedene Rohrwerkstoffe wie Beton, Steinzeug und Gusseisen.
• Zuverlässigkeit. Sie gewährleisten eine sichere und langlebige Abdichtung der Verbindungsstellen.
• Flexibilität. Die elastische Natur des Gummis ermöglicht eine gewisse Bewegungstoleranz in der Verbindung.

Montageoptimierung

Um die Installation zu erleichtern und die Effizienz zu steigern, beachten Sie folgende Punkte.

1. Gleitmittel. Die Verwendung von Seife oder speziellen Gleitmitteln reduziert die Reibung erheblich und erleichtert das Zusammenfügen der Rohre.
2. Rohrschellenisolierung. Legen Sie ein Kunststoffband in die Rohrschellen ein. Dies ist essenziell, um:
   • Wärmedehnungen zu kompensieren
   • Festklemmen des Rohrs zu verhindern
   • Geräuschübertragungen zu minimieren

Alternativen zum Standrohr

Falls kein Standrohr als unterer Anschluss vorhanden ist:

1. Verwenden Sie einen Auslaufbogen mit Muffe am Rohrende.
2. Sichern Sie den Bogen mit einer passenden Schelle.
3. Achten Sie auf eine korrekte Ausrichtung für optimalen Wasserfluss.

Zusätzliche Tipps

• Größenauswahl. Wählen Sie den passenden Rollring-Durchmesser für Ihr spezifisches Rohrsystem.
• Materialqualität. Hochwertige Gummirollringe gewährleisten eine längere Lebensdauer und bessere Dichtungseigenschaften.
• Regelmäßige Inspektion. Überprüfen Sie die Dichtungen in regelmäßigen Abständen auf Verschleiß oder Beschädigungen.

Durch die sorgfältige Anwendung dieser Techniken und die Verwendung hochwertiger Gummirollringe können Sie eine zuverlässige und langlebige Abdichtung Ihrer Rohranschlüsse sicherstellen.



Halter und Schellen für die Dachentwässerung mit Kunststoffrinnen

Es gibt viele unterschiedliche Halterungssysteme, die jeweils zu bestimmten Rinnen- und Rohrtypen passen. Oben links: Klemmträger mit separatem Halter für ein System mit runden Rinnen. Oben rechts. Steckträger für eine Kastenrinne. Unten links. Rohrschelle zum Aufschrauben. Eine Spannlasche schließt die Schelle von vorn. Unten rechts. Klemmschelle mit Dorn. Das Rohr wird mit der herumgelegten Schelle in die Halterung gedrückt.



Weitere Seiten die Sie interessieren könnten

1. Flachdach. Expertentipps für Bau, Abdichtung und Pflege
2. Dachisolierung leicht gemacht. Sparen Sie 25% Heizkosten
3. Dachfenster Selbsteinbau Teil 2 Einbau von Dachfenstern
4. Dachfenster Selbsteinbau Teil 1 Einbau von Dachfenstern
5. Montage einer Dachrinne aus Kunststoff und des Fallrohrs
