Kugellager einstellen am Fahrrad und warten. Unsere ausführliche Anleitung hilft Ihnen, Lagerschäden vorzubeugen und Ihr Rad fit zu halten
Kugellager einstellen am Fahrrad. Ein gut gewartetes Fahrrad sorgt für Fahrspaß und Sicherheit. Doch oft werden die Kugellager vernachlässigt, bis Probleme auftreten. In dieser Anleitung zeigen wir Ihnen, wie Sie Kugellager an Ihrem Fahrrad richtig einstellen und pflegen. Mit unseren Tipps beugen Sie Lagerschäden vor und sorgen für eine reibungslose, langlebige Funktion Ihres Rades.
Kugellager einstellen am Fahrrad, Symptome
Kugellager sind unverzichtbare Komponenten eines Fahrrads, die oft übersehen werden, bis Probleme auftreten. Obwohl sie als wartungsfrei gelten, erfordern sie regelmäßige Aufmerksamkeit für eine optimale Leistung und Langlebigkeit. Hier ein detaillierter Blick auf die Wartung, Symptome von Problemen und die korrekte Einstellung von Kugellagern.
Bedeutung der Kugellager
Kugellager erfüllen mehrere wichtige Funktionen am Fahrrad.
- Sie ermöglichen reibungsarme Rotationsbewegungen
- Sie tragen zur Stabilität und Sicherheit des Fahrrads bei
- Sie beeinflussen direkt die Fahrleistung und den Fahrkomfort
Symptome von Lagerproblemen
Probleme mit Kugellagern können sich auf verschiedene Weise bemerkbar machen.
- Vorderrad:
- Schlackern oder Wackeln während der Fahrt
- Ungleichmäßige Rotation
- Gabelschaft im Steuerkopf:
- Klappern oder Knarzen bei Lenkbewegungen
- Spürbares Spiel im Lenker
- Tretlager:
- Wackeln des gesamten Tretantriebs
- Knacken oder Knirschen beim Treten
- Allgemeine Anzeichen:
- Erhöhter Rollwiderstand
- Ungewöhnliche Geräusche während der Fahrt
Wartung und Pflege
Entgegen der weit verbreiteten Annahme der Wartungsfreiheit benötigen Kugellager regelmäßige Pflege.
- Regelmäßige Inspektion. Überprüfen Sie die Lager auf Spiel und ungewöhnliche Geräusche.
- Reinigung. Entfernen Sie Schmutz und alte Schmiermittel.
- Schmierung. Verwenden Sie hochwertiges Lagerfett für optimale Leistung.
- Einstellung. Stellen Sie sicher, dass die Lager weder zu fest noch zu locker sitzen.
Einfluss von Umweltbedingungen
Fahrräder, die häufig widrigen Wetterbedingungen ausgesetzt sind, benötigen besondere Aufmerksamkeit.
| Bedingung | Auswirkung | Empfohlene Maßnahme |
|---|---|---|
| Regen | Eindringen von Feuchtigkeit | Häufigere Inspektion und Schmierung |
| Schlamm | Verschmutzung der Lager | Gründliche Reinigung nach Schlammfahrten |
| Salzwasser | Korrosion | Spülen mit Süßwasser, zusätzliche Schmierung |
Die regelmäßige Wartung und korrekte Einstellung von Kugellagern ist essentiell für die Langlebigkeit und optimale Funktion Ihres Fahrrads. Durch proaktive Pflege können Sie kostspielige Reparaturen vermeiden und ein reibungsloses Fahrerlebnis genießen.
Was sie zum Kugellager einstellen am Fahrrad brauchen
Material
- Lagerfett (in Spritze)
- Auffanggefäß
- Stofflappen
Werkzeug
- Gabel- oder Knochenschlüsse
- Konusschlüssel
- große Rohrzange
- Hammer
- Schraubendreher
Kugellager einstellen am Fahrrad. Ein faszinierender Blick ins Innere
Auf den ersten Blick mögen die drei abgebildeten Lager unterschiedlich erscheinen, doch ihre Funktionsweise ist erstaunlich ähnlich. Besonders das Tret- und Radlager weisen eine bemerkenswerte Verwandtschaft auf.
Tret- und Radlager. Präzision in Bewegung
Diese beiden Lagertypen zeichnen sich durch folgende Merkmale aus.
- Krafteinwirkung. Die Kräfte setzen in nahezu identischer Richtung an, was ihre ähnliche Konstruktion erklärt.
- Konusform. Aufgrund der vergleichbaren Belastung sind die Konusformen fast identisch gestaltet.
- Kugeldichte. Die Kügelchen, die um die Konen laufen, liegen dicht an dicht, was eine optimale Kraftverteilung gewährleistet.
Steuersatz. Der Lenkkünstler
Das Lager am Lenker, auch Steuersatz genannt, unterscheidet sich in einigen wesentlichen Punkten.
- Kraftrichtung. Die Hauptbelastung erfolgt längs der Achse (Gabelschaft), was das Gewicht von Fahrrad und Fahrer auffängt.
- Konusform. Im Vergleich zu Tret- und Radlager ist der Konus hier flacher ausgeführt.
- Kugelgröße und -Anordnung. Die Kugeln sind größer und werden in einem Käfig mit festem Abstand zueinander gehalten.
- Wartungsfreundlichkeit: Durch die Käfigkonstruktion lässt sich das gesamte Lager einfach auseinander- und zusammenbauen.
Diese spezielle Konstruktion des Steuersatzes ermöglicht eine präzise Lenkung und gleichzeitig eine optimale Aufnahme der vertikalen Kräfte.
Ingenieurskunst im Detail
Die Unterschiede in der Konstruktion dieser Lager zeigen eindrucksvoll, wie selbst kleine Variationen in der Geometrie und Anordnung der Komponenten die Leistungsfähigkeit und Effizienz eines Fahrrads beeinflussen können. Jedes Lager ist perfekt auf seine spezifische Aufgabe abgestimmt, sei es die Übertragung der Tretkraft, die Rotation des Rades oder die präzise Steuerung des Lenkers.

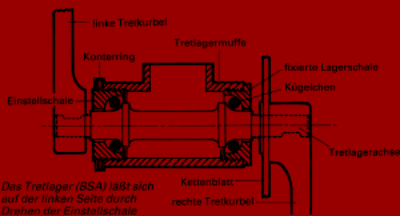

Das Tretlager (BSA) lässt sich auf der linken Seite durch Drehen der Einstellschale justieren bzw. öffnen.
Kugellager einstellen am Fahrrad, Lagerspiel
Das Einstellen von Kugellagern am Fahrrad ist eine wichtige Wartungsaufgabe, die die Leistung und Langlebigkeit Ihres Fahrrads erheblich beeinflussen kann. Hier ist eine detailliertere und interessantere Darstellung des Prozesses, einschließlich einiger zusätzlicher Informationen.
Überprüfung des Lagerspiels
Das korrekte Lagerspiel ist entscheidend für die optimale Funktion Ihres Fahrrads. Ein perfekt eingestelltes Lager gewährleistet reibungslose Bewegungen und minimiert den Verschleiß. Folgen Sie diesen Schritten zur Überprüfung.
- Spiel-Test:
- Halten Sie das Fahrrad am Lenker fest
- Fassen Sie den Reifen von der Seite oben an
- Wackeln Sie am Vorderrad
- Spürbares Spiel deutet auf eine zu lose Einstellung hin
- Drehtest:
- Heben Sie das Fahrrad am Lenker an
- Bringen Sie das Vorderrad in Schwung
- Beobachten Sie, wie lange es sich dreht
- Ein zu schnelles Abbremsen deutet auf eine zu straffe Einstellung hin
- Akustische Prüfung:
- Drehen Sie das Rad langsam
- Halten Sie Ihr Ohr nahe an die Radachse
- Achten Sie auf mahlende oder knackende Geräusche
- Diese Geräusche weisen auf ein zu straffes Lager hin
Einstellen des Lagers
Wenn Sie Unregelmäßigkeiten festgestellt haben, folgen Sie diesen Schritten zur Einstellung.
- Vorbereitung:
- Bauen Sie das Rad aus
- Spannen Sie die Achse in einen Schraubstock ein
- Verwenden Sie Holzleisten zum Schutz des Gewindes
- Lösen und Einstellen:
- Schieben Sie den Konusschlüssel auf die Flachseiten des Konus
- Lösen Sie die Kontermutter mit dem Knochenschlüssel
- Drehen Sie den Konus nach Bedarf hinein oder heraus
- Fixieren und Überprüfen:
- Ziehen Sie die Kontermutter wieder fest
- Überprüfen Sie die Lagereinstellung erneut
Feinabstimmung und Tipps
- Goldene Mitte. Streben Sie eine Balance zwischen Leichtgängigkeit und Stabilität an. Ein perfekt eingestelltes Lager ermöglicht eine freie Rotation ohne spürbares Spiel.
- Regelmäßige Wartung. Überprüfen Sie die Lagereinstellung alle paar Monate oder nach intensiver Nutzung. Regelmäßige Wartung verlängert die Lebensdauer Ihrer Lager erheblich.
- Schmierung. Achten Sie darauf, dass die Lager gut geschmiert sind. Eine ausreichende Schmierung reduziert Reibung und Verschleiß.
- Qualität der Komponenten. Verwenden Sie hochwertige Lager und Schmiermittel. Die Investition in Qualitätsprodukte zahlt sich durch längere Haltbarkeit und bessere Leistung aus.
Durch sorgfältige Einstellung und regelmäßige Wartung Ihrer Fahrradlager können Sie nicht nur die Lebensdauer Ihrer Komponenten verlängern, sondern auch ein spürbar verbessertes Fahrgefühl erreichen. Ein gut eingestelltes Lager trägt zu einem reibungslosen, effizienten und angenehmen Fahrerlebnis bei.

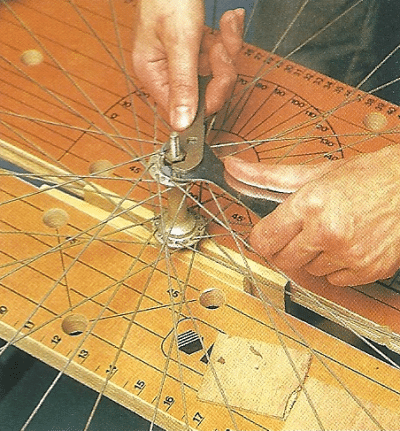

Im Schraubstock lässt sich das Laufrad am besten zur Einstellung des Konus fixieren. Den Konus verstellen Sie mit einem Spezialschlüssel.
Schmieren
Das Schmieren von Fahrradlagern. Eine Kunst für sich
Die Notwendigkeit des Schmierens
Lagerfett in Fahrradkomponenten unterliegt einem natürlichen Alterungsprozess.
- Es verbraucht sich mit der Zeit
- Es verharzt und verliert seine schmierende Wirkung
- Ungeschmierte Lager führen zu erhöhtem Verschleiß und verminderter Leistung
Zugänglichkeit verschiedener Lagertypen
Kugellager der vorderen Radnabe.
- Oft von außen schmierbar
- Muss typbedingt nicht immer geöffnet werden
Steuersatz und Tretlager.
- Schwieriger zugänglich
- Schützende Staubschutzkappen oder Muttern verhindern einfaches Schmieren
- Kein offensichtlicher Spalt zum Einpressen von Fett
Professionelle Schmiermethoden
Der Fahrrad-Fachhändler bietet spezielle Lösungen.
- Lagerfett in Kunststoffspritzen:
- Einfache Anwendung
- Präzise Dosierung möglich
- Spitze direkt an den Schlitz zwischen Konus und Lagerschale führen
- Ca. 1 cm Fett pro Achsseite einspritzen
- Alternative: Einwegspritze mit 0,8 mm-Kanüle
- In jeder Apotheke erhältlich
- Kostengünstige Option
- Mindestens genauso effektiv wie Spezialspritzen
Historische Schmiermethoden. Schmiernippel
Ältere Fahrräder weisen oft Schmiernippel auf.
- An Radnaben oder am Tretlager zu finden
- Begrenzte Wirksamkeit:
- Eingeträufeltes Öl leckt wieder aus der Nabe heraus
- Fett erreicht nicht immer die relevanten Stellen
Das regelmäßige und fachgerechte Schmieren von Fahrradlagern ist essentiell für die Langlebigkeit und optimale Funktion des Fahrrads. Die Wahl der richtigen Methode und des passenden Schmiermittels kann den Unterschied zwischen einer reibungslosen Fahrt und unnötigem Verschleiß ausmachen.
Mit einer Fettspritze und genügend Spritzdruck lässt sich ein Nabenlager zur Not auch von außen schmieren, ohne dass Sie es öffnen müssen.
Vorderrad- Nabe öffnen
Zum Öffnen des Radlagers wird zunächst die Kontermutter gelöst. Ist der Konus herausgeschraubt, liegen die Kügelchen frei.
Bevor Sie die Achse herausziehen, halten Sie ein Gefäß unter die leicht gekippte Radnabe, um die Kugeln darin aufzufangen.

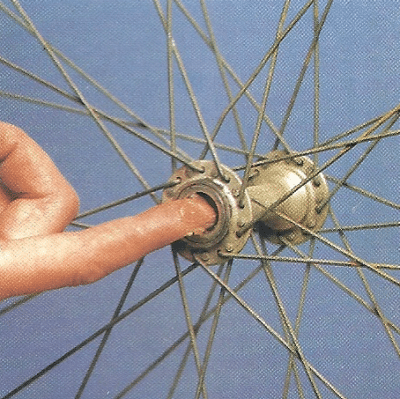

Mit dem Finger tasten Sie den Konus nach Riefen ab. Bei Bedarf muss er wie auch beschädigte Kugeln ausgetauscht werden.
In die sorgfältig mit Benzin gesäuberten Lagerschalen streichen Sie mit dem Zeigefinger je Lagerseite etwa 1 cm Fett.
Das Öffnen eines Nabenlagers erfordert Geschick und Vorsicht. Hier ist eine Schritt-für-Schritt-Anleitung, die Ihnen hilft, diese Aufgabe erfolgreich zu meistern.
Vorbereitung und Öffnung
- Werkzeug. Entgegen der landläufigen Meinung benötigen Sie keinen Schraubstock. Zwei Gabelschlüssel sind ausreichend.
- Positionierung. Setzen Sie je einen Gabelschlüssel auf beiden Seiten der Achse an den Kontermuttern an.
- Lösen der Muttern. Drehen Sie beide Muttern gleichzeitig. Eine wird sich lösen – dies ist der Schlüssel zum Erfolg!
- Demontage:
- Entfernen Sie die gelöste Mutter und die Unterlegscheibe von der Achse.
- Schrauben Sie den Konus vorsichtig und vollständig herunter.
Vorsichtsmaßnahmen
⚠️ Achtung. Besondere Sorgfalt ist jetzt geboten!
- Verhindern Sie das Herausrutschen der Achse nach hinten, um den Verlust der Kügelchen zu vermeiden.
- Halten Sie den Konus fest gegen die Nabe gedrückt.
- Die offene Nabenseite sollte leicht angehoben sein, während Sie den Konus behutsam herausschrauben.
Kugeln sichern und Inspektion
- Auffangen der Kugeln. Halten Sie ein Gefäß unter die offene Nabenseite, bevor Sie die Achse herausziehen.
- Inspektion des Konus:
- Prüfen Sie den Konus auf Riefen.
- Riefen sind ein Zeichen für zu tiefes Eindrehen und erfordern einen Austausch.
Reinigung und Wiederzusammenbau
- Gründliche Reinigung:
- Säubern Sie alle Teile sorgfältig mit einem Lappen.
- Vergessen Sie nicht das Gewinde der Achse!
- Neues Fett auftragen:
- Tragen Sie mit dem Finger etwa 1 cm Fett in jede Lagerschale auf.
- Wiedereinsetzung der Achse:
- Führen Sie die Achse zurück in die Nabe.
- Beginnen Sie mit der „geschlossenen“ Seite beim Einsetzen der Kugeln.
- Kugeln ergänzen:
- Füllen Sie das Lager mit so vielen Kugeln, wie „mit Luft“ hineinpassen.
- Dies gewährleistet eine optimale Lastverteilung und Laufruhe.
- Fertigstellung:
- Komplettieren Sie das Lager.
- Stellen Sie es sorgfältig ein, um eine reibungslose Funktion zu gewährleisten.
Lenkkopf nachstellen und öffnen. Präzision für optimale Lenkung
Einstellung prüfen
- Spiel-Test:
- Heben Sie das Fahrrad am Steuerkopf leicht an und lassen Sie es wieder ab.
- Ein Rucken deutet auf zu viel Spiel im Lager hin.
- Strammheits-Test:
- In angehobener Position sollte der Lenker einen leichten Widerstand beim Schwenken aufweisen.
- Zu leichtes Schwenken deutet auf ein zu straffes Lager hin.
Einstellung anpassen
- Lösen der Kopfmutter
- Schraubschale von Hand drehen bis zur optimalen Einstellung
- Kontern mit der Kopfmutter
Lenkkopf öffnen (z.B. für Gabelwechsel)
- Vorbau lösen:
- Schraube des Lenkervorbaus teilweise herausdrehen
- Mit Zwischenholz geschützt auf den Schraubenkopf schlagen
- Keil im Vorbau lockert sich, Vorbau kann herausgezogen werden
- Demontage:
- Kopfmutter und Schraubschale losdrehen und mit Zwischenlegscheibe abnehmen
- Freiliegenden Käfig mit Kugeln entfernen
- Gabel ausbauen:
- Gabel nach unten aus dem Steuerkopf ziehen
- Unteren Kugelkäfig vom Gabelschaft nehmen
- Gabelkonus prüfen:
- Austauschbar, auf korrekten Sitz achten
Wiedermontage
- Fettung. Beide Lagerschalen großzügig mit Fett füllen
- Zusammenbau. In umgekehrter Reihenfolge montieren
- Einstellung. Sorgfältig einstellen für optimale Lenkpräzision
Diese detaillierte Anleitung bietet Ihnen alle notwendigen Schritte, um Ihr Nabenlager und Ihren Lenkkopf fachgerecht zu warten und einzustellen. Mit der richtigen Sorgfalt und Präzision werden Sie die Lebensdauer und Leistung Ihres Fahrrads deutlich verbessern.

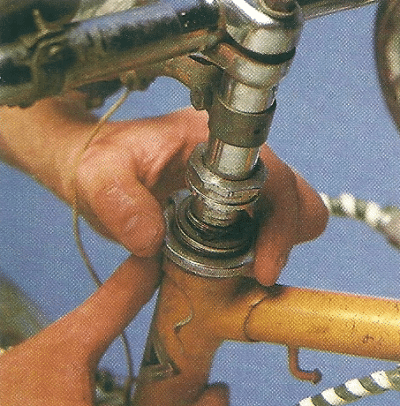

Nachdem Sie die Kopfmutter gelöst haben, lässt sich das Steuersatz-Lager an der Schraubschale von Hand richtig einstellen.

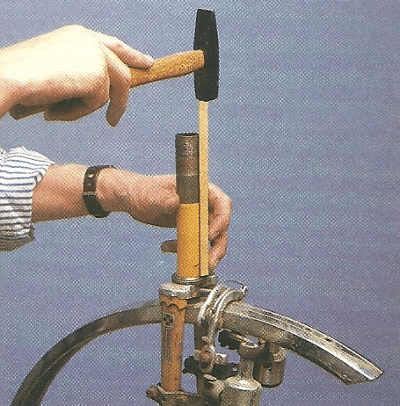

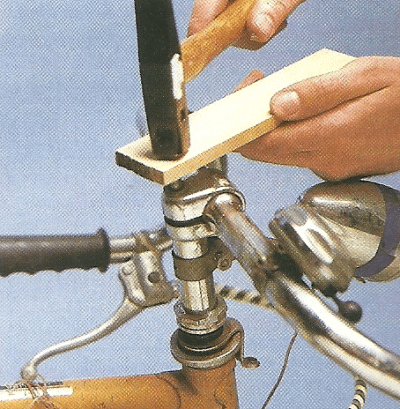

Die Vorbau-Schraube drehen Sie etwa 10 mm heraus. Schlagen Sie mit dem Hammer auf ihren Kopf: Keil und Lenker sind gelöst.

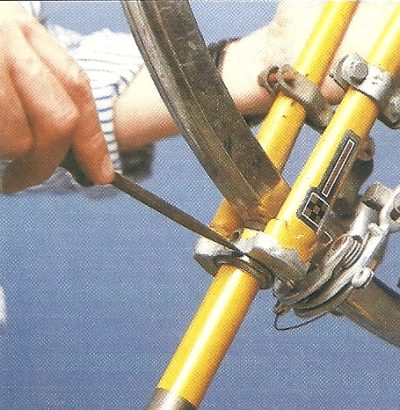

Einen defekten Gabelkonus lösen Sie mit dem Schraubendreher vom Gabelschaft. Er wird rundherum mit dem Werkzeug abgehebelt.
Der neue Gabelkonus wird über den Gabelschaft geschoben und anschließend mit Hammer und Holzbrettchen richtig positioniert.

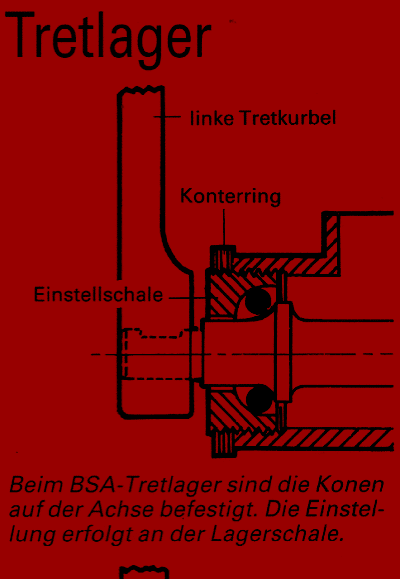

Tretlager
Springt die Kette des Öfteren vom Kettenblatt, liegt die Ursache oft in einem schlackernden Tretlager. Zum Einstellen müssen Sie auch hier zunächst eine Kontermutter lösen (linke Lagerseite). Sie ist je nach Lagertyp unterschiedlich ausgeführt und muss mit Gabel- oder Spezialschlüssel gelöst werden. Eingestellt wird entweder an der Staubschutzkappe, die an dem Konus befestigt ist, oder, wenn nicht vorhanden, an der außenliegenden Schraubschale.
Kette abnehmen
Wenn Ihnen bei der Einstellarbeit die Tretkurbel im Wege ist, bauen Sie sie ab, und nehmen Sie die Kette vom Blatt. Ist das Lager korrekt ein-gestellt, ziehen Sie die Kontermutter wieder fest an.
