Kettenschaltung am Fahrrad einstellen Anleitung für Anfänger

Kettenschaltung am Fahrrad einstellen. Unsere Anleitung mit Tipps hilft Ihnen, Gangprobleme zu beheben und Ihr Fahrrad optimal zu warten

Kettenschaltung am Fahrrad einstellen. Probleme mit der Gangschaltung Ihres Fahrrads? Eine falsch eingestellte Kettenschaltung kann Ihre Fahrt ruinieren und das Fahrrad beschädigen. Mit unserer Schritt-für-Schritt-Anleitung lernen Sie, wie Sie Ihre Kettenschaltung selbst perfekt einstellen können – ganz ohne teure Werkstattreparaturen. Egal ob Anfänger oder erfahrener Radler, unsere Tipps helfen Ihnen, Ihr Fahrrad optimal zu warten und Gangprobleme dauerhaft zu lösen.

Kettenschaltung am Fahrrad einstellen. Präzision und Vielfalt im Radsport

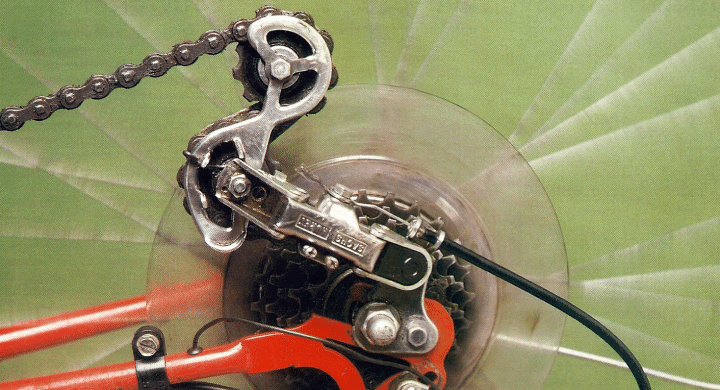

Kettenschaltungen sind ein faszinierendes Element der Fahrradtechnik, das vor allem bei Sport- und Rennrädern ohne Rücktritt zum Einsatz kommt. Diese innovative Technologie bietet eine beeindruckende Bandbreite an Gangoptionen und ermöglicht es Radfahrern, ihre Leistung optimal an verschiedene Terrains und Fahrsituationen anzupassen.

Aufbau und Funktionsweise

Basismodell.
Das einfachste Kettenschaltungsmodell besteht aus:

• Drei Zahnrädern (Ritzeln) auf der Hinterradnabe
• Einem Zahnkranz am Tretlager
• Einer Kette, die zwischen diesen Komponenten wechselt

Erweiterte Konfigurationen.

• Bis zu sechs Ritzel können auf der Hinterradnabe montiert werden
• Ein zweiter Zahnkranz am Tretlager ermöglicht theoretisch eine 12-Gang-Schaltung

Praktische Anwendung

In der Praxis erweisen sich nicht alle theoretisch möglichen Gangkombinationen als sinnvoll:

• Von den maximal zwölf Schaltstellungen sind meist nur sechs bis acht effektiv nutzbar
• Die Begrenzung auf weniger Gänge schont die Kette und verlängert ihre Lebensdauer

Robustheit und Wartung

Entgegen der Annahme, dass die vielen mechanischen Belastungen die Kettenschaltung anfällig machen, zeichnet sie sich durch erstaunliche Robustheit aus.

• Selbst bei einfacheren Modellen sind Reparaturen selten erforderlich
• Fingerspitzengefühl bei der Bedienung und aufmerksames Hören auf die Geräusche der Schaltung tragen zur Langlebigkeit bei

Bedienung.

• Anders als bei Nabenschaltungen rasten die Schalthebel nicht automatisch ein
• Feinfühliges Schalten nach Gehör ist entscheidend für eine optimale Funktion

Wartung.

• Bei Problemen lässt sich die Schaltung oft mit wenigen Handgriffen neu einstellen
• Regelmäßige Pflege und korrekte Bedienung minimieren den Wartungsaufwand

Kettenschaltungen bieten somit eine faszinierende Kombination aus technischer Raffinesse, Anpassungsfähigkeit und Robustheit, die sie zu einem unverzichtbaren Element im modernen Radsport macht.



Kettenschaltung am Fahrrad einstellen. Übersetzungsverhältnisse

Die Zeichnung zeigt die ideale Kettenlinie und davon abweichend die ungünstigen Kettenläufe (grün bzw. rot gekennzeichnet).

Bei der Wahl zwischen einem 6-Gang- und einem 10-Gang-Sportrad sollten Radfahrer nicht vorschnell der höheren Gangzahl den Vorzug geben. Obwohl mehr Gänge auf den ersten Blick attraktiv erscheinen, bringen sie nicht zwangsläufig große Vorteile. Tatsächlich können sie sogar einige Nachteile mit sich bringen.

Auswirkungen einer höheren Gangzahl

1. Erhöhter Verschleiß der Kette
2. Stärkere seitliche Biegung der Kette
3. Größere mechanische Belastung des Antriebssystems
4. Komplexere Wartung und Einstellung

Mechanische Aspekte

Die Ursache für den erhöhten Verschleiß liegt in der Geometrie des Antriebssystems.

• Bei mehr Ritzeln auf der Freilaufnabe wird die Kette in extremeren Winkeln geführt
• Die stärkste Beanspruchung tritt auf, wenn:
  • Vorne das kleine, innen liegende Kettenblatt genutzt wird
  • Gleichzeitig hinten das kleinste, außen liegende Ritzel gewählt ist
• Auch die umgekehrte Kombination (großes Kettenblatt vorn, größtes Ritzel hinten) führt zu starker Belastung

Konsequenzen für die Haltbarkeit

Häufiges Fahren in diesen extremen Gangkombinationen kann zu:

• Vorzeitigem Verschleiß der Kettenglieder
• Erhöhtem Risiko eines Kettenbruchs, insbesondere durch Ausbrechen der Nieten

Vorteile weniger Gänge

Ein Ritzelsatz mit weniger Zahnkränzen bietet einige Vorteile:

• Geringere seitliche Ablenkung der Kette
• Reduzierte mechanische Belastung
• Längere Lebensdauer der Komponenten

Eine 3-Gang-Kettenschaltung weist dabei die geringste Kettenabnutzung auf, da hier die Winkel am flachsten sind.

Die Wahl der optimalen Gangzahl hängt von verschiedenen Faktoren ab.

• Fahrstil des Radlers
• Vorwiegend befahrenes Terrain
• Persönliche Präferenzen bezüglich Wartungsaufwand

Letztendlich kann eine geringere Anzahl von Gängen oft die bessere Wahl sein, wenn es um Langlebigkeit und Wartungsfreundlichkeit geht



Effektiver Nutzen



Übersetzungen bei einer 10-Gang-Schaltung

Umwerfer

Der Umwerfer ist ein entscheidendes Element der Fahrradschaltung, das oft unterschätzt wird. Bei Kettenschaltungen mit zwei oder drei Kettenblättern am Tretlager übernimmt er die wichtige Aufgabe, die Kette präzise und effizient zwischen den Zahnkränzen zu bewegen. Seine korrekte Einstellung ist essentiell für eine optimale Fahrleistung und Langlebigkeit des Antriebssystems.

Funktionsweise und Bedeutung des Umwerfers

Der Umwerfer besteht aus mehreren Komponenten.

• Käfig mit innerem und äußerem Leitblech
• Befestigungsschelle oder -platte
• Einstellschrauben für die Begrenzung (H- und L-Schrauben)
• Zugspannungsschraube

Seine Hauptaufgabe ist es, die Kette sanft und zuverlässig von einem Kettenblatt zum anderen zu führen, ohne den Trittrhythmus zu stören oder die Effizienz des Antriebs zu beeinträchtigen.

Korrekte Montage und Einstellung

Eine präzise Einstellung des Umwerfers ist entscheidend für:

1. Reibungslose Schaltvorgänge
2. Vermeidung von Kettenabwürfen
3. Reduzierung von Verschleiß an Kette und Kettenblättern
4. Optimierung der Kraftübertragung

Folgende Aspekte sind bei der Einstellung zu beachten.

Montage am Sitzrohr

• Der Umwerfer muss fest und spielfrei am Sitzrohr befestigt sein.
• Regelmäßige Überprüfung der Befestigungsschrauben ist ratsam, besonders nach Fahrten in rauem Gelände.

Höheneinstellung

• Der optimale Abstand zwischen dem unteren Rand des äußeren Leitblechs und den Zähnen des größten Kettenblatts beträgt 1-3 mm.
• Diese präzise Positionierung gewährleistet eine effektive Kettenführung ohne Reibungsverluste.

Ausrichtung

• Der Käfig des Umwerfers muss exakt parallel zu den Kettenblättern ausgerichtet sein.
• Eine korrekte Ausrichtung verhindert unerwünschte Geräusche und verbessert die Schaltperformance.

Einstellung der Endanschläge

1. Unterer Anschlag (L-Schraube):
   • Verhindert das Abfallen der Kette zum Rahmen hin.
   • Wird bei kleinstem Kettenblatt und größtem Ritzel eingestellt.
2. Oberer Anschlag (H-Schraube):
   • Begrenzt die Bewegung des Umwerfers nach außen.
   • Wird bei größtem Kettenblatt und kleinstem Ritzel justiert.

Feinabstimmung der Zugspannung

• Die Zugspannung beeinflusst die Präzision der Schaltvorgänge.
• Sie wird über die Spannschraube am Schalthebel oder direkt am Umwerfer eingestellt.

Eine sorgfältige Einstellung des Umwerfers verbessert nicht nur die Schaltperformance, sondern trägt auch zur Langlebigkeit der gesamten Antriebseinheit bei. Regelmäßige Wartung und Feinjustierung sind der Schlüssel zu einem reibungslosen und effizienten Fahrerlebnis.



Korrekte Spannung

Der vordere Umwerfer wird dicht über dem größeren Kettenblatt platziert und so justiert, dass er die Kette nur beim Schalten berührt.



Zahnkränze

Zahnkränze sind ein essentieller Bestandteil des Fahrradantriebs und bedürfen regelmäßiger Aufmerksamkeit. Hier sind einige wichtige Aspekte zu beachten.

Verschleiß und Austausch

Abgenutzte Zahnkränze können zu verschiedenen Problemen führen.

• Unzureichende Kettenführung. Die Kette rutscht oder springt über die Zähne.
• Ineffiziente Kraftübertragung. Energieverlust beim Treten.
• Erhöhter Verschleiß anderer Komponenten, insbesondere der Kette.

Bei normaler Nutzung ist ein Austausch selten nötig, aber intensives Fahren oder mangelnde Wartung können den Verschleiß beschleunigen.

Wartung und Kontrolle

Regelmäßige Überprüfungen sind entscheidend.

• Befestigungsschrauben. Kontrollieren Sie den festen Sitz alle 500-1000 km.
• Visuelle Inspektion. Achten Sie auf verbogene oder abgebrochene Zähne.
• Kettenspannung. Eine zu lockere Kette kann zu vorzeitigem Verschleiß führen.

Reinigung des Ritzelsatzes

Eine gründliche jährliche Reinigung ist unerlässlich.

1. Entfernen Sie groben Schmutz mit einem Schraubendreher oder speziellen Reinigungswerkzeugen.
2. Verwenden Sie eine Drahtbürste, um hartnäckige Ablagerungen zu lösen.
3. Tragen Sie Reinigungsöl auf, um verklebte Rückstände zu lösen.
4. Wischen Sie überschüssiges Öl ab, um Schmutzansammlungen zu vermeiden.

Durch sorgfältige Pflege und rechtzeitige Wartung können Sie die Lebensdauer Ihrer Zahnkränze erheblich verlängern und eine optimale Fahrleistung gewährleisten.

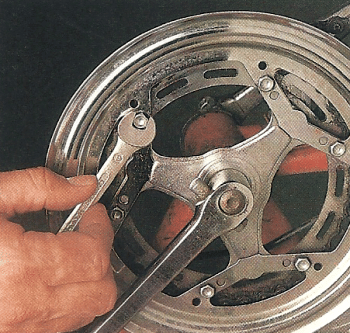

Nicht nur beim Austausch eines Kettenblattes: die Befestigungsschrauben sollten Sie unbedingt regelmäßig inspizieren.

Schmutz an den Ritzeln sollte entfernt werden, ehe er sich so dick anlagert, dass die Kette von den Zahnrädern springt.



Hinteren Kettenumwerfer reinigen

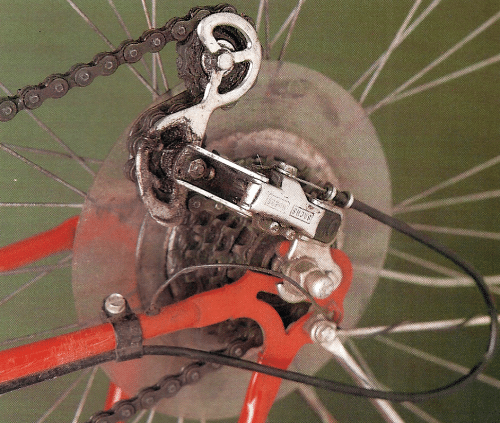

Wer sein Rad schlecht oder gar nicht pflegt, kann unangenehme Überraschungen erleben. ein mit Schmutz und Sand gefüllter Führungskäfig.

Schmutz und Ablagerungen am Schaltwerk können die Leistung und Langlebigkeit Ihres Fahrrads erheblich beeinträchtigen. Besonders anfällig für Verschmutzungen ist der Führungskäfig des hinteren Kettenumwerfers, der als Dreh- und Angelpunkt des Schaltsystems fungiert.

Kritische Bereiche für Schmutzansammlungen

Führungsrollen.

• Diese kleinen, aber essentiellen Komponenten sind besonders anfällig für Ölrückstände
• Das zur Kettenschmierung verwendete Öl wirkt wie ein Magnet für Schmutzpartikel
• Mit der Zeit bildet sich eine klebrige, abrasive Paste aus Öl und Schmutz

Käfigmechanismus.

• Feine Spalten und Gelenke im Käfig fangen Staub und Schmutz ein
• Angesammelter Schmutz kann die Beweglichkeit des Käfigs beeinträchtigen
• Unbehandelt führt dies zu erhöhtem Verschleiß und verminderter Schaltpräzision

Auswirkungen vernachlässigter Pflege

Bei mangelnder Wartung macht sich die Verschmutzung des Schaltwerks deutlich bemerkbar:

1. Akustische Warnsignale: Beim Drehen des kopfüber aufgebockten Rads erzeugen verschmutzte Führungsrollen ein charakteristisches Knirschen
2. Erhöhte Reibung: Schmutzablagerungen erhöhen den Widerstand im System spürbar
3. Kraftverlust: Der Fahrer muss mehr Kraft aufwenden, um die gleiche Leistung zu erzielen
4. Verschleißbeschleunigung: Abrasive Partikel führen zu vorzeitigem Verschleiß der Komponenten

Regelmäßige Reinigung und Pflege des Schaltwerks sind daher unerlässlich, um die Effizienz und Lebensdauer Ihres Fahrrads zu optimieren.

Gründliche Reinigung des Führungskäfigs. Ein Leitfaden für Fahrrad-Enthusiasten

Die regelmäßige Wartung des Führungskäfigs ist entscheidend für die optimale Funktion Ihres Fahrrads. Folgen Sie diesem Schritt-für-Schritt-Leitfaden für eine gründliche Reinigung.

1. Vorbereitung und grobe Reinigung

• Kette bewegen. Drehen Sie die Pedale, um die Kette in Bewegung zu setzen.
• Werkzeug wählen. Greifen Sie zu einem Schraubendreher oder dünnen Holzspatel.
• Grobschmutz entfernen. Halten Sie das Werkzeug vorsichtig gegen die Flanken der kleinen Zahnräder, um hartnäckigen Schmutz zu lösen.

2. Feinreinigung

• Werkzeugwahl. Verwenden Sie eine Messingdrahtbürste für hartnäckigen Schmutz oder einen steifen Borstenpinsel für empfindlichere Bereiche.
• Gründliches Bürsten. Arbeiten Sie sich sorgfältig durch alle Zwischenräume und Ecken des Führungskäfigs.

3. Nachbehandlung

• Öltuch vorbereiten. Tränken Sie ein sauberes Tuch leicht mit Fahrradöl.
• Nachwischen. Fahren Sie mit dem Öltuch über alle gereinigten Flächen, um Restschmutz zu entfernen und einen leichten Schutzfilm aufzutragen.

4. Erweiterter Reinigungsbereich

• Drehgelenk. Säubern Sie sorgfältig das Verbindungsstück zwischen Führungskäfig und Scharnier-Parallelogramm.
• Parallelogramm. Reinigen Sie alle beweglichen Teile des Parallelogramms, um Reibung zu minimieren.
• Besondere Aufmerksamkeit. Achten Sie besonders auf Sandkörner, die die Funktion erheblich beeinträchtigen können.

5. Abschluss und Schmierung

• Gezielte Schmierung. Ölen oder fetten Sie nur die verschiedenen Gelenke.
• Überschüssiges Öl entfernen. Wischen Sie alle anderen Flächen gründlich ab.
• Präventive Maßnahme. Dies erschwert zukünftiges Anhaften von Schmutz und verlängert die Lebensdauer der Komponenten.

Durch diese gründliche Reinigung und Wartung gewährleisten Sie nicht nur eine optimale Funktion Ihres Fahrrads, sondern verlängern auch die Lebensdauer der Komponenten erheblich. Regelmäßige Pflege zahlt sich in Form von reibungslosem Fahren und reduziertem Verschleiß aus.

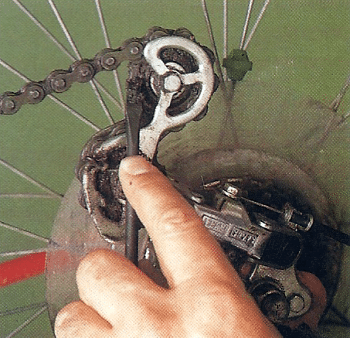

Mit Schraubendreher, Holzspatel und/oder Messingdrahtbürste wird der Schmutz entfernt. Neues Öl oder Fett nur sparsam auftragen.



Hinteren Umwerfer neu einstellen

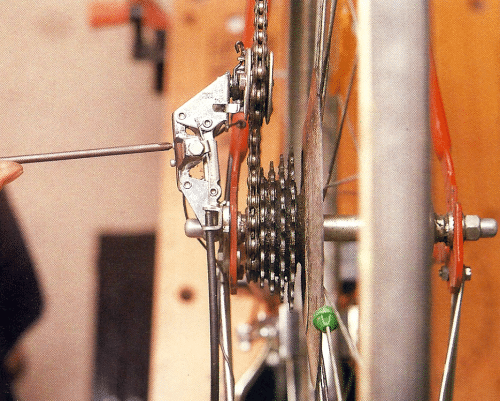

Je nach Fabrikat ist die vordere oder hintere Anschlagschraube zu bewegen, wenn man die Kettenführung für das kleinste Ritzel justiert.

Die präzise Funktionsweise einer Fahrradschaltung hängt von mehreren entscheidenden Faktoren ab.

Schlüsselkomponenten für eine präzise Schaltung

1. Bowdenzugspannung. Die korrekte Spannung des Schaltzugs ist essentiell für reibungslose Gangwechsel.
2. Anschlagschrauben. Zwei wichtige Schrauben auf dem Scharnierparallelogramm begrenzen den Bewegungsbereich des Schaltwerks:
   • H-Schraube (High). Begrenzt die Bewegung zum kleinsten Ritzel
   • L-Schraube (Low). Begrenzt die Bewegung zum größten Ritzel

Diese Komponenten verhindern, dass die Kette über die äußersten Ritzel hinausgeworfen wird, was zu Schäden oder Unfällen führen könnte.

Präzise Einstellung der Schaltung

Um die Schaltung optimal einzustellen, folgen Sie diesen Schritten:

1. Positionieren Sie das Fahrrad kopfüber auf einem Montageständer.
2. Schalten Sie durch die Gänge:
   • Beginnen Sie mit dem kleinsten Gang
   • Drehen Sie das Tretlager, um die Kette zu bewegen
   • Bringen Sie den Schalthebel in die äußerste Position
3. Überprüfen Sie die Ausrichtung:
   • Der Führungskäfig des Schaltwerks sollte exakt mit dem kleinsten und größten Ritzel fluchten
   • Bei Abweichungen ist eine Nachjustierung erforderlich
4. Feinabstimmung mit den Anschlagschrauben:
   • Die korrekte Schraube für die jeweilige Schaltposition variiert je nach Hersteller
   • Konsultieren Sie die Betriebsanleitung für modellspezifische Anweisungen
5. Wiederholen Sie den Vorgang für den größten Gang

Eine präzise eingestellte Schaltung gewährleistet nicht nur eine optimale Leistung, sondern verlängert auch die Lebensdauer der Komponenten und verbessert das Fahrerlebnis erheblich.

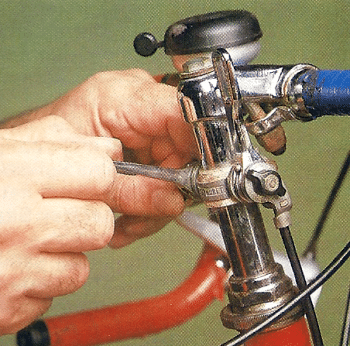

Bowdenzug justieren

Der Bowdenzug spielt eine entscheidende Rolle für die präzise Funktion des Umwerfers. Eine korrekte Justierung gewährleistet reibungslose Schaltvorgänge und verhindert Probleme wie übersprungene Gänge oder unvollständige Bewegungen des Umwerfers. Hier ist eine detaillierte Anleitung zur Bowdenzug-Justierung.

Vorbereitung

• Stellen Sie das Fahrrad in einen Montageständer oder drehen Sie es um, sodass es auf Sattel und Lenker steht.
• Schalten Sie auf das kleinste Kettenblatt vorne und das größte Ritzel hinten.
• Überprüfen Sie den Zustand des Bowdenzugs auf Beschädigungen oder Verschleiß.

Justierungsschritte

1. Zugspannung lösen:
   • Drehen Sie die Einstellschraube am Schalthebel vollständig im Uhrzeigersinn.
   • Lösen Sie die Klemmschraube am Umwerfer mit einem passenden Inbusschlüssel.
2. Seilspannung anpassen:
   • Greifen Sie das Ende des Zugseils mit einer Flach- oder Kombizange.
   • Ziehen Sie das Seil vorsichtig straff, aber nicht übermäßig fest.
3. Feinabstimmung:
   • Beobachten Sie die Position des Umwerfer-Leitblechs.
   • Justieren Sie die Seilspannung so, dass das Leitblech etwa 1-2 mm Abstand zur Kette hat.
4. Fixierung des Bowdenzugs:
   • Halten Sie die Spannung aufrecht und ziehen Sie die Klemmschraube fest.
   • Verwenden Sie einen Drehmomentschlüssel und beachten Sie die Herstellerangaben zum korrekten Anzugsmoment.
5. Funktionstest:
   • Schalten Sie durch alle Gänge, um die Funktion zu überprüfen.
   • Achten Sie auf präzise Schaltvorgänge und korrekte Endpositionen.

Feintuning

• Nutzen Sie die Einstellschraube am Schalthebel für minimale Korrekturen.
• Drehen im Uhrzeigersinn verringert die Spannung, gegen den Uhrzeigersinn erhöht sie.

Sicherheitshinweis

Überprüfen Sie nach der Justierung alle Schraubverbindungen auf festen Sitz. Eine lose Klemmschraube kann zu plötzlichen Schaltproblemen und potenziell gefährlichen Situationen führen.

Das Zugseil im Bowdenzug muss gelegentlich neu gespannt werden. Das Seil mit der Zange fassen, die Klemmschraube fest anziehen.



Bowdenzüge

Mit den Stellschrauben die Schalthebel leichtgängig machen – aber nicht so leichtgängig, dass sie selbsttätig auslösen!

Den Bowdenzug sicher am Rahmen befestigen, möglichst viele Schellen verwenden und unbedingt enge Bögen vermeiden.



Optimierung der Fahrradschaltung. Ein Leitfaden für Präzision und Langlebigkeit

Die Feinabstimmung der Schalthebel und die korrekte Verlegung der Bowdenzüge sind entscheidend für eine reibungslose und zuverlässige Funktion Ihrer Fahrradschaltung. Beachten Sie folgende Punkte.

Einstellung der Schalthebel.

• Finden Sie die perfekte Balance: Die Stellschrauben sollten so justiert sein, dass ein müheloses Schalten möglich ist, ohne dass sich die Schaltung unbeabsichtigt verstellt.
• Regelmäßige Wartung: Überprüfen Sie die Schrauben in regelmäßigen Abständen auf festen Sitz und ziehen Sie sie bei Bedarf vorsichtig nach.
• Feingefühl ist gefragt: Eine zu lockere Einstellung kann zu Fehlschaltungen führen, während eine zu straffe Einstellung das Schalten erschwert.

Optimale Verlegung der Bowdenzüge.

• Sichere Befestigung: Stellen Sie sicher, dass die Züge zum vorderen und hinteren Umwerfer fest am Rahmen fixiert sind.
• Vermeiden Sie enge Kurven: Eine großzügige Bogenführung reduziert Reibung und erhöht die Lebensdauer der Züge.
• Besondere Aufmerksamkeit am Hinterrad: Der Bogen zwischen der letzten Rahmenschelle und dem Übergang zur Schaltung sollte möglichst weit sein, um die extreme Umlenkung von ca. 180 Grad optimal zu bewältigen.
• Zusätzliche Sicherung: Fixieren Sie den Zug zur Sicherheit auch an einer Schutzblechstrebe. Dies verhindert ein Verheddern in beweglichen Teilen und schützt vor Beschädigungen.

Profi-Tipp.

Experimentieren Sie mit verschiedenen Zugverlegungen und beobachten Sie, wie sich dies auf das Schaltverhalten auswirkt. Eine optimale Zugführung kann die Schaltpräzision erheblich verbessern und die Wartungsintervalle verlängern.

Durch die Beachtung dieser Punkte erhöhen Sie nicht nur die Funktionalität Ihrer Schaltung, sondern auch den Fahrspaß und die Sicherheit auf Ihren Touren.



Weitere Seiten die Sie interessieren könnten

1. Nabenschaltung einstellen und warten. Schrittweise Anleitung
2. Lenklager am Fahrrad einstellen oder Reparieren
3. Pflege der Fahrradkette, regelmäßige Kettenpflege am Rad
4. Kugellager einstellen am Fahrrad, was Sie beachten sollten!
5. Platte Fahrrad Reifen, die richtigen Handgriffe kennen
